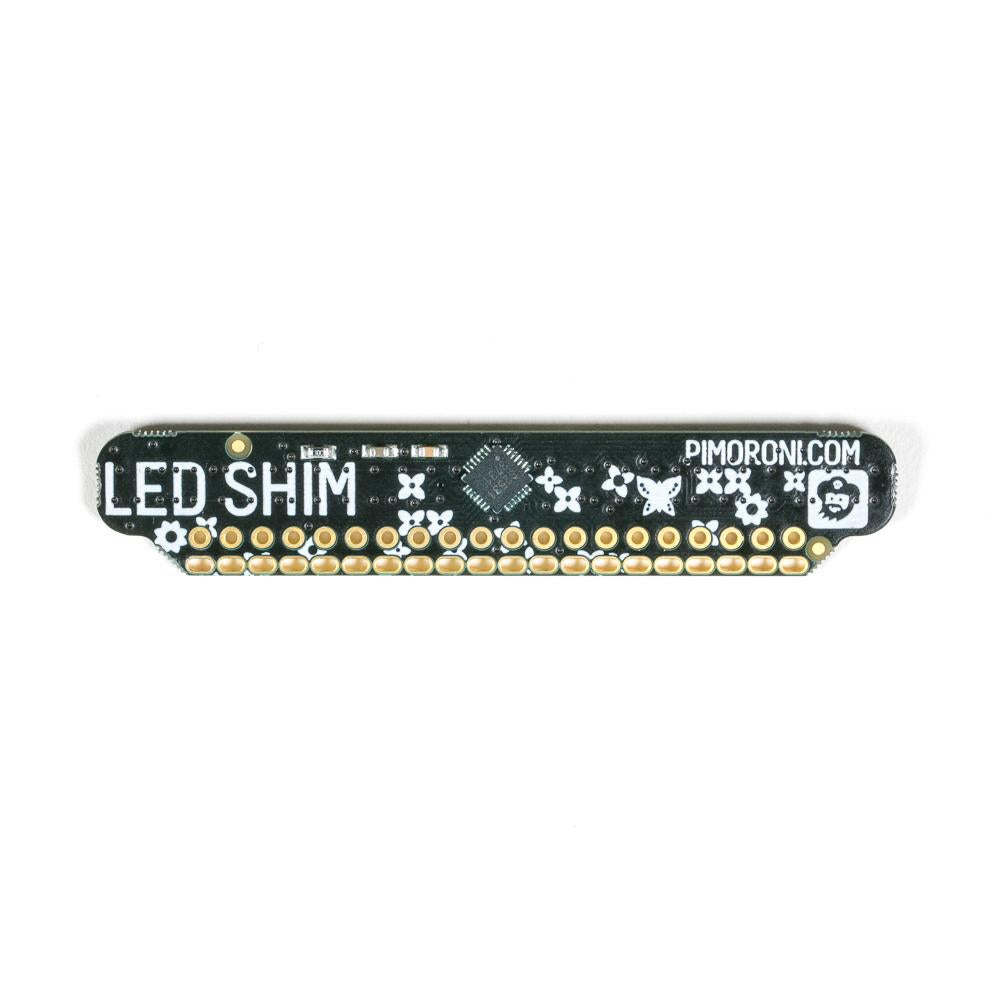

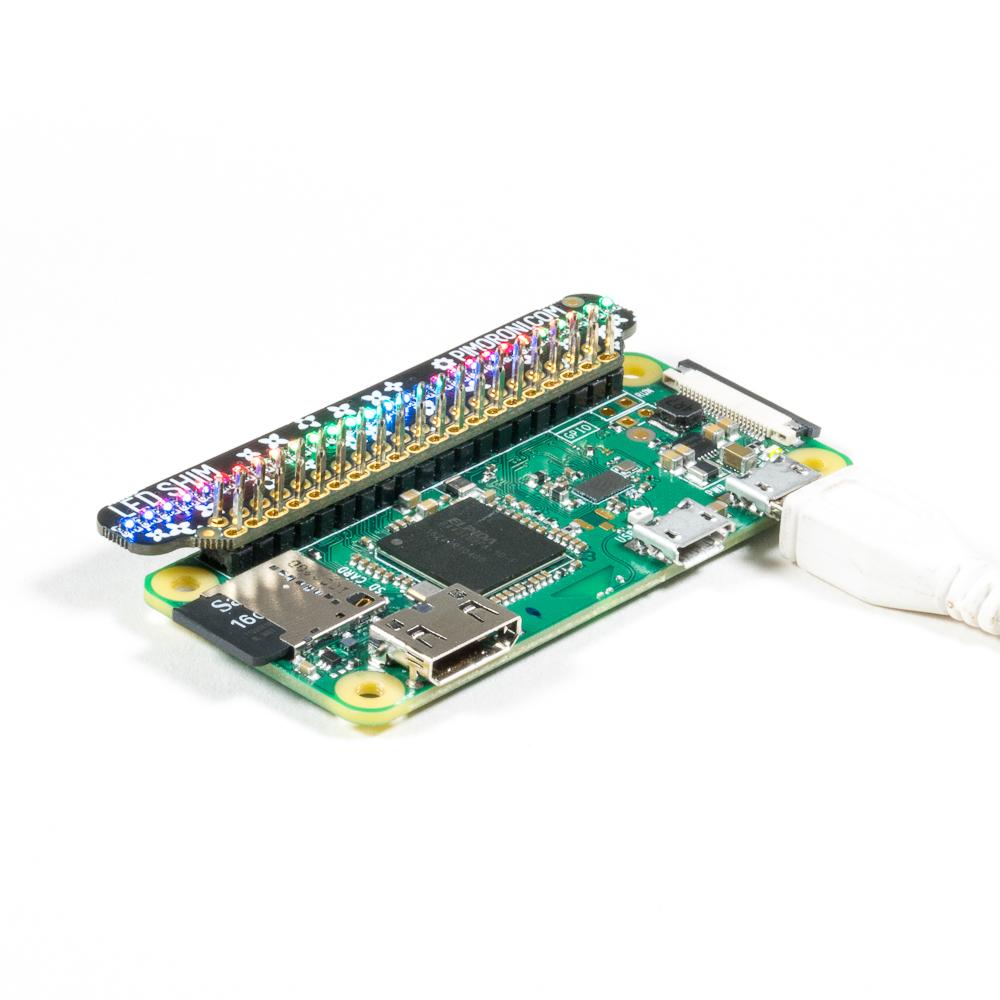

28 winzige RGB-LED-Pixel in einer einzigen Reihe, die einfach auf die Pins Ihres Pi gesteckt werden, ohne dass Sie löten müssen! LED SHIM ist ideal für Status-Updates, Benachrichtigungen, ein VU-Meter oder als Balkendiagramm für Sensormesswerte.

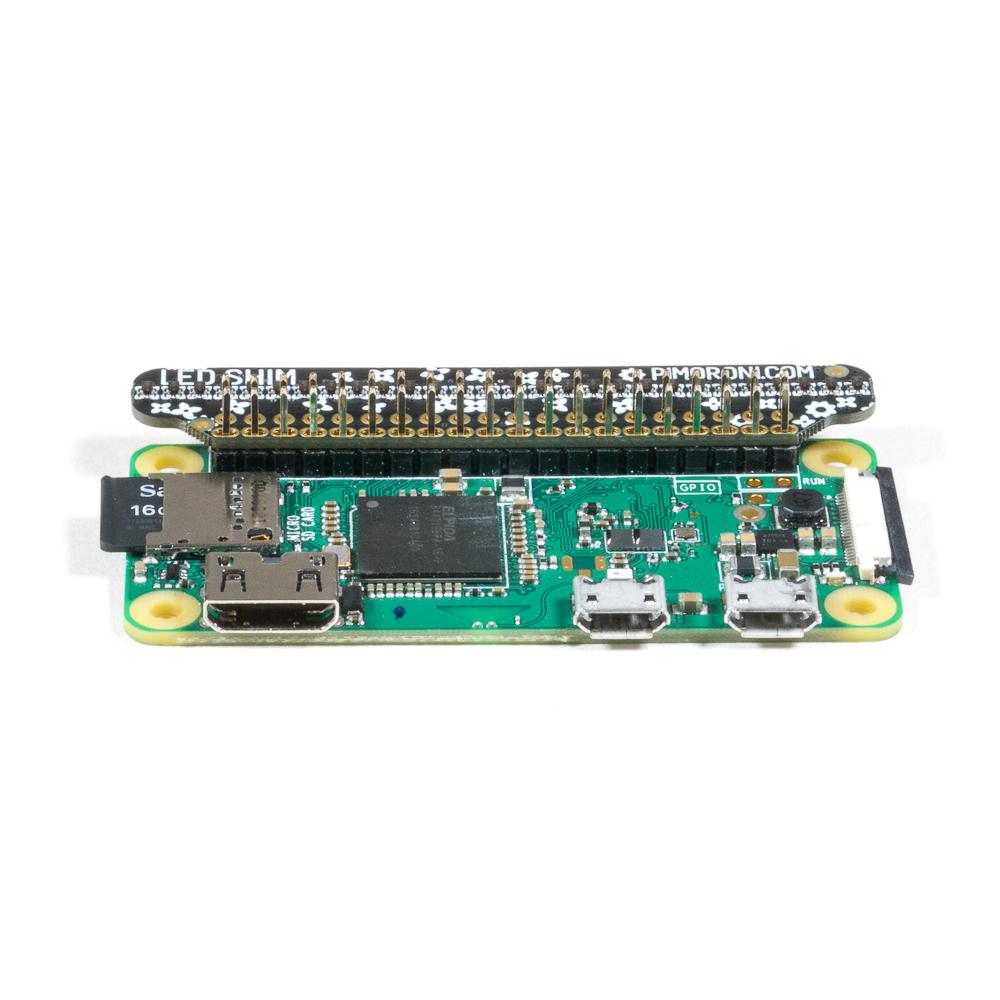

Das wirklich Raffinierte an LED SHIM ist, dass es keine Lötarbeiten erfordert. Pimoroni hat einen neuen Friction-Fit-Header entwickelt, der sicher auf die Pins des Pi gesteckt wird. Da die Platine von LED SHIM nur 0,8 mm dick ist, wie Pimoronis andere SHIMs, können Sie es gleichzeitig mit HATs und pHATs kombinieren. Das LED SHIM wird an der Oberseite deines Pi sichtbar sein. Wenn du die LED SHIM an die Pins deines Pi oder einen Header anlöten möchtest, kannst du das natürlich auch tun.
Es werden ähnliche (aber noch kleinere) RGB-LEDs wie die, die Pimoroni auf dem Unicorn-HAT HD verwendet und sie werden von demselben LED-Matrix-Treiberchip IS31FL3731 angesteuert, der auch auf dem Scroll pHAT HD ist. Das Programmieren der LED SHIM ist genau wie bei einer Blinkt! mit mehr Pixeln. Wenn Sie also Blinkt! schon benutzt haben, wird es Ihnen sehr vertraut sein.
Eigenschaften
- 28 RGB-LED-Pixel
- IS31FL3731 LED-Matrix-Treiber-Chip
- Lötfreier, reibschlüssiger Header
- Superschlanke Karte im SHIM-Format
- 0,8 mm dicke Leiterplatte
- Kann mit HATs und pHATs verwendet werden
- Kompatibel mit allen Raspberry Pi-Modellen mit 40-Pin-Anschluss
- Python-Bibliothek
Software
Pimoroni hat ein einzeiliges Installationsprogramm zusammengestellt, um die LED SHIM Python-Bibliothek zu installieren. Sie sind im Handumdrehen startklar! Es gibt eine Reihe von Beispielprogrammen um Ihnen zu zeigen, was mit LED SHIM möglich ist, damit Sie davon lernen und es an Ihre Bedürfnisse anpassen können.
Um die Software zu installieren, öffnen Sie ein Terminal und geben Sie
curl https://get.pimoroni.com/ledshim | bash
ein, um den One-Line-Installer auszuführen.
English Description
28 tiny RGB LED pixels in a single row that just slip right onto your Pi's pins, no soldering required! LED SHIM is ideal for status updates, notifications, a VU meter, or as a bar graph for sensor readings.
The really nifty thing about LED SHIM is that it doesn't require any soldering. Pimoroni has engineered a new friction-fit header that slips securely onto the Pi's pins. Because LED SHIM's PCB is just 0.8mm thick, like Pimoroni's other SHIMs, you can use it at the same time as HATs and pHATs, and it'll stick out and be visible at the top of your Pi. Of course, if you want to solder LED SHIM to your Pi's pins or solder a female header to it, then you can do that too.
These are similar (but even smaller) to the RGB LEDs that Pimoroni uses on Unicorn HAT HD, being driven by the same IS31FL3731 LED matrix driver chip that's on Scroll pHAT HD. Coding LED SHIM is just like coding a Blinkt! with more pixels, so if you've used Blinkt! then it'll be very familiar to you.
Features
- 28 RGB LED pixels
- IS31FL3731 LED matrix driver chip
- Solderless, friction-fit header
- Super-slim SHIM-format board
- 0.8mm thick PCB
- Can be used with HATs and pHATs
- Compatible with all 40-pin header Raspberry Pi models
- Python library
Software
Pimoroni has put together a one-line installer to install the LED SHIM Python library. You'll be up-and-running in a jiffy! There's a bunch of example programs to show you what's possible with LED SHIM, that you can learn from and adapt to your needs.
To install the software, open a terminal and type curl https://get.pimoroni.com/ledshim | bash to run the one-line-installer.
