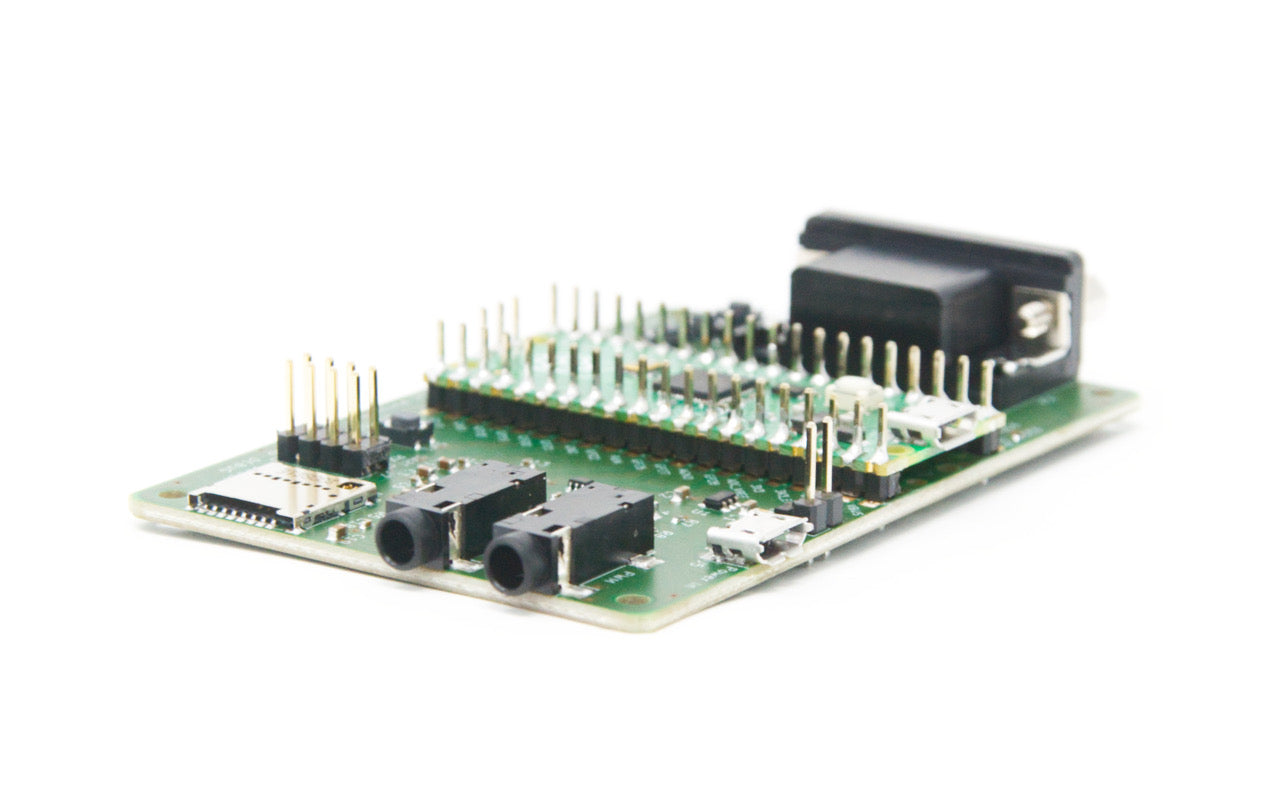

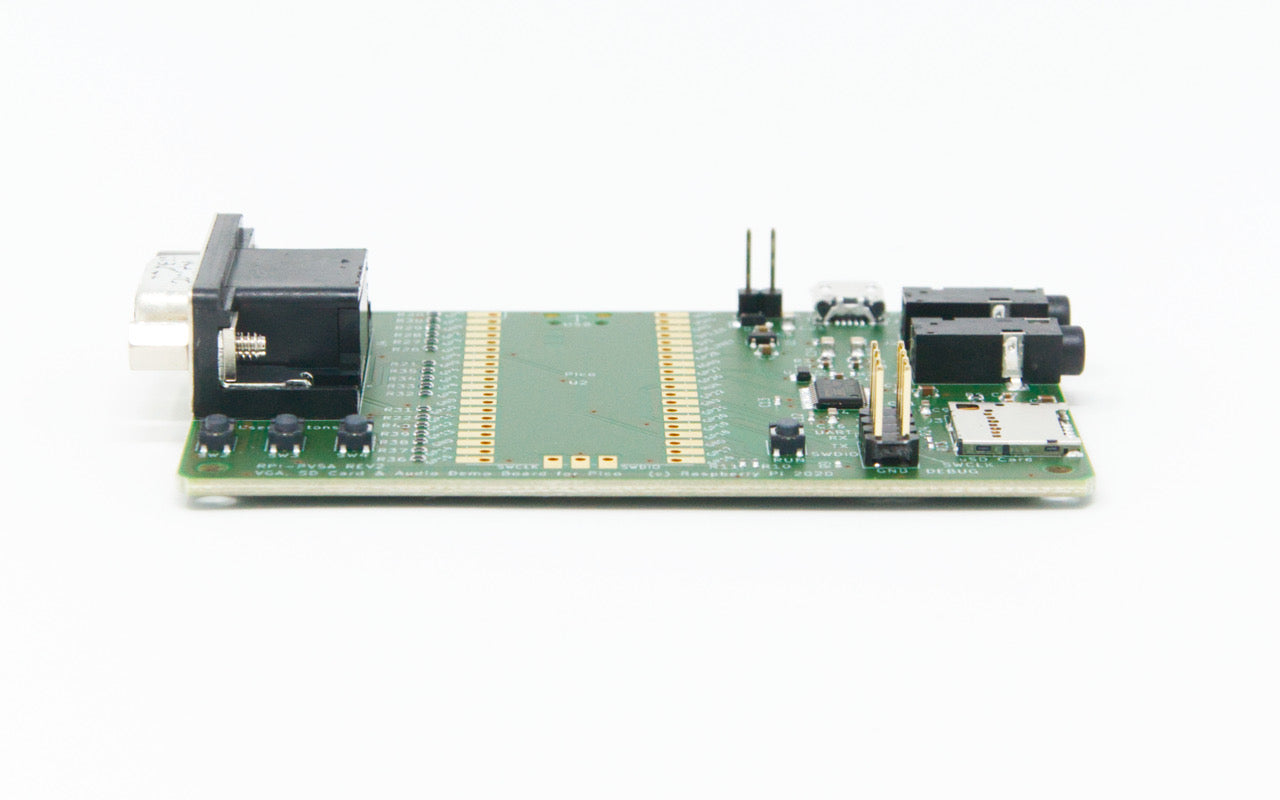

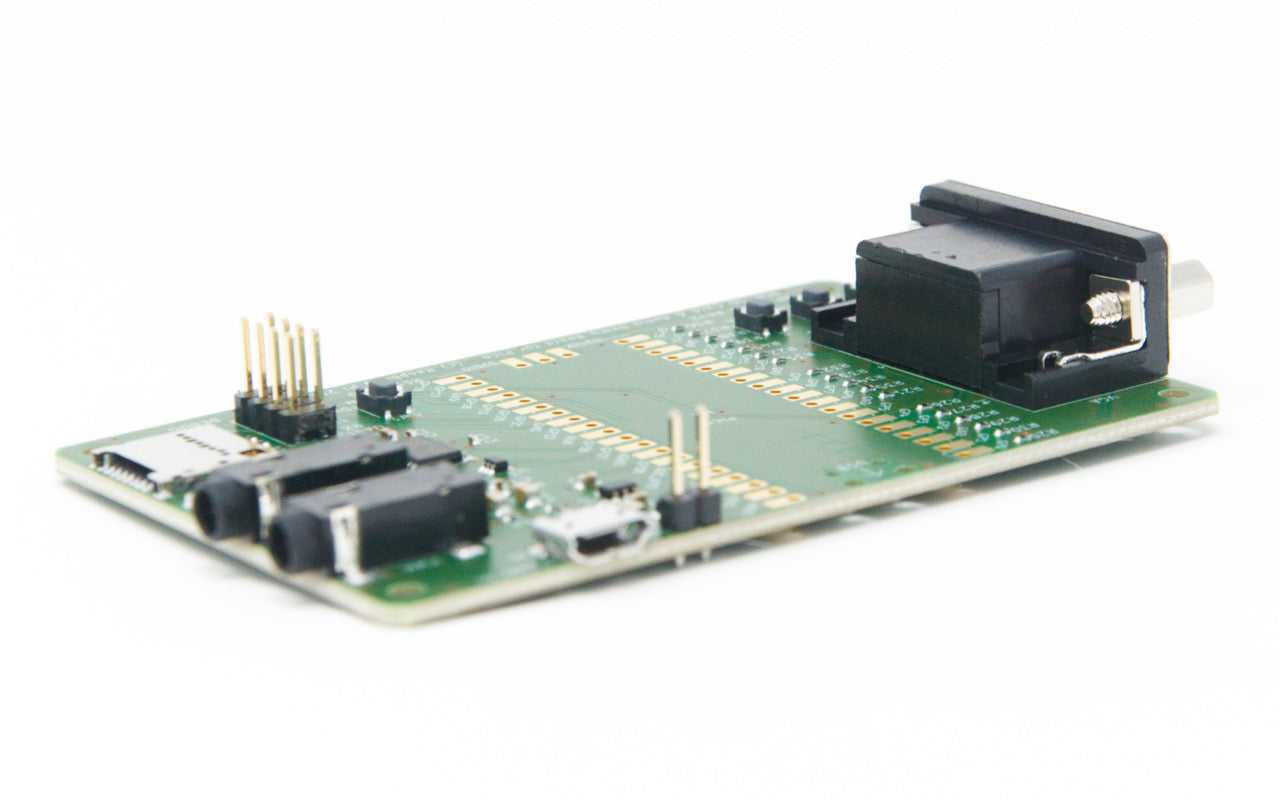

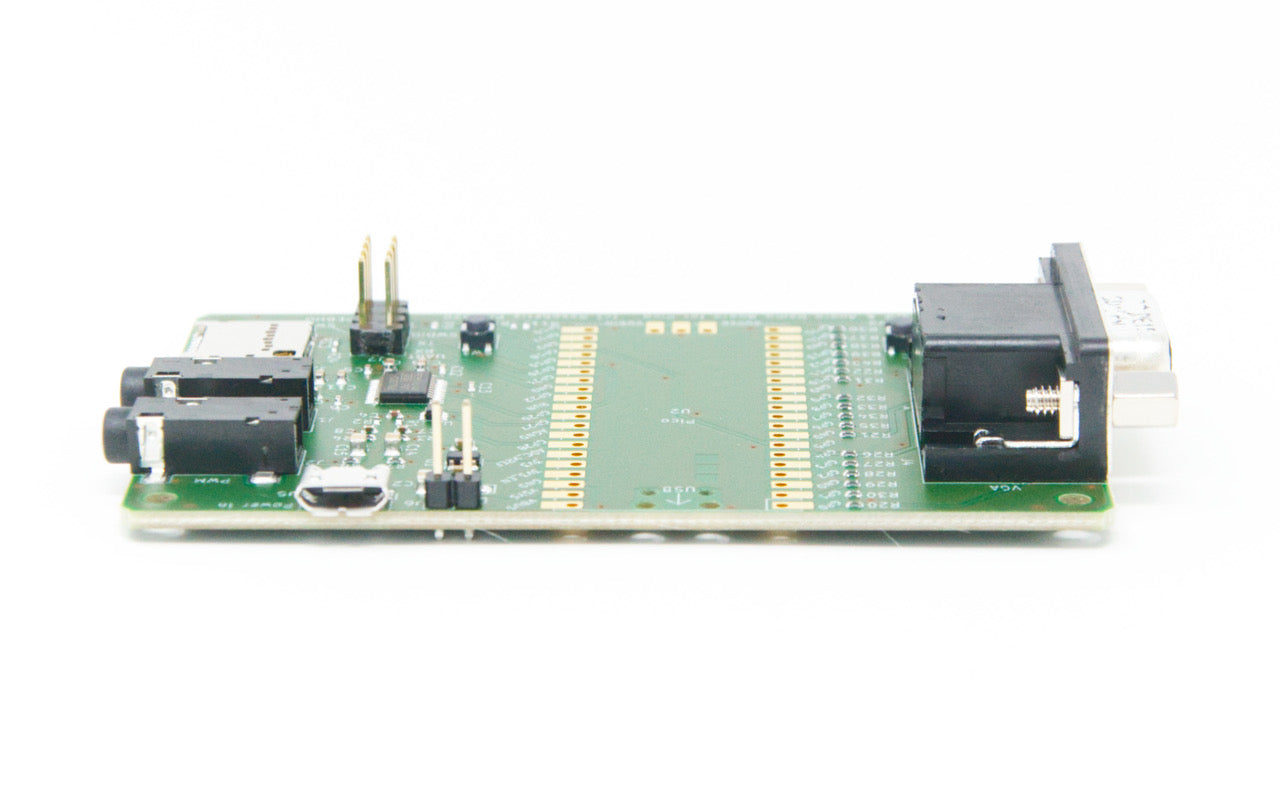

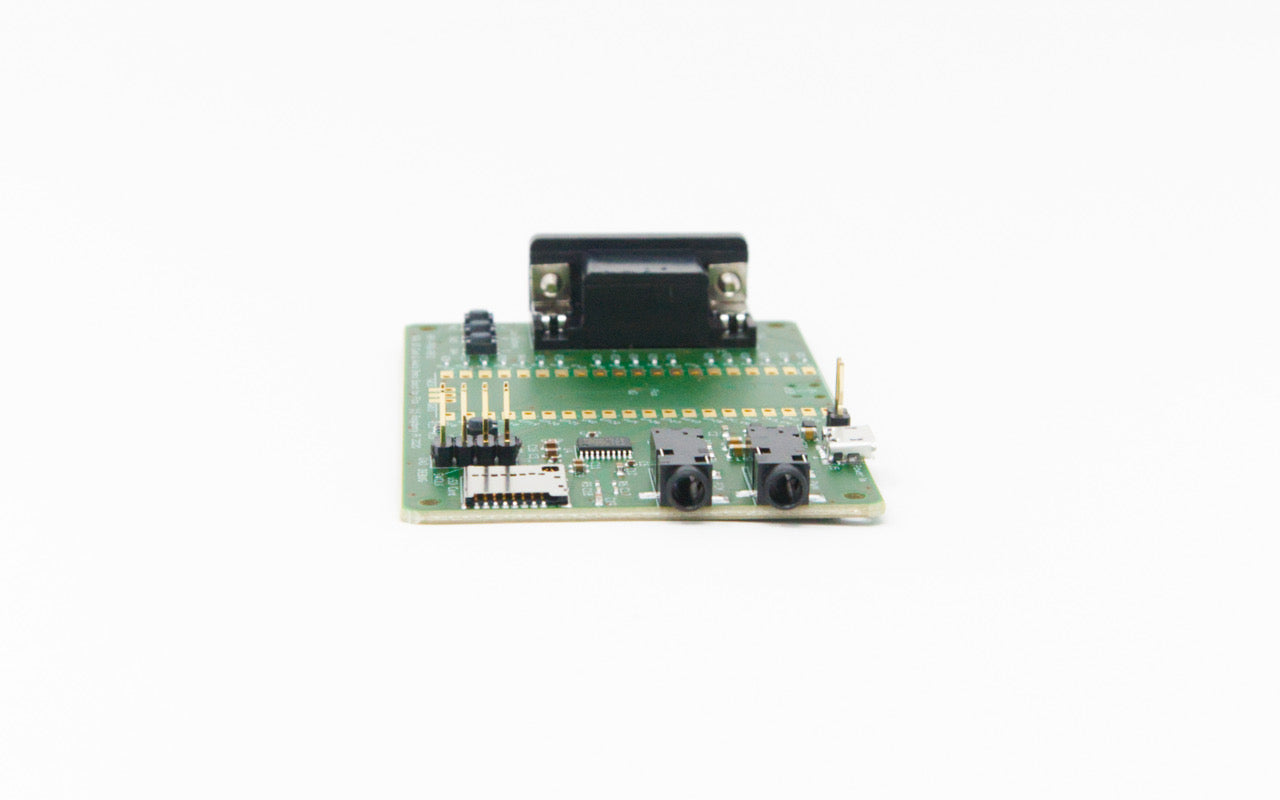

Raspberry Pi Pico VGA Audio SD Expansion Board

SKU: p-vgaboard.solo
EAN / Barcode:
Lieferfrist: Sofort versandfertig, Lieferfrist 1-2 Tage

Preis:
Angebotspreis52,95 €

Inkl. Steuern Versand wird an der Kasse berechnet

Lager:
Auf Lager

Beschreibung

Das ist ein Erweiterungsboard für den Raspberry Pi Pico, dass den Pico um interessante Möglichkeiten ergänzt:

  • VGA-Anschluss (Videoausgabe vom Pico aus!)
  • microSD-Kartenslot
  • analoger Audioausgang (mittels PWM)
  • digitaler Audioausgang (I2S)
  • drei User Buttons

Dieses Board zeigt einige der spannendsten Möglichkeiten was man alles mit dem Pico benutzen kann! Es ist übrigens ein Open Hardware Design von Raspberry Pi, von dem man sich zu Hardware-Design inspierieren lassen kann. ("Good artists copy, great artists steal")

Anleitungen

Unsere Schwesterseite PiCockpit hat einen umfangreichen Artikel zum Thema Videoausgabe auf dem Raspberry Pi.

Mit der darin Anwendung "Popcorn" kann man auf dem Pico sogar (speziell kodierte und als Image geschriebene!) Filme von einer microSD Karte wiedergeben :-)

Hinweis: im Gegensatz zu den "großen" Raspberry Pi Familienmitgliedern erfordert der Pico spezielle Programmierung, damit Videoausgabe, Audioausgabe, etc. funktioniert. Raspberry Pi stellt dazu allerdings einige Beispiele und auch Libraries zur Verfügung mit der die Video- und Audioausgabe deutlich vereinfacht wird.

Einige mögliche Anwendungen und Projektideen:

  • Retrogames (Emulatoren für einfache Plattformen, oder eigene Konsolen-Spiele!)
  • Kunstprojekte
  • Programmieren eines eigenen Betriebssystems (bzw. wir haben im Raspberry Pi Forum ein einfaches Linux / Unix Derivat für den Pico gesehen!)
  • Wir sind für Anregungen und besonders coole Projekte offen und werden Sie hier und in unserem Blog verlinken

Ausführungen

Wir bieten drei Ausführungen des Boards an:

Nur VGA / Audio Expansion Board

Falls Sie schon einen Pico haben, können Sie dieses Board kaufen und den Pico darauf direkt über die kastellierten Kanten einlöten.

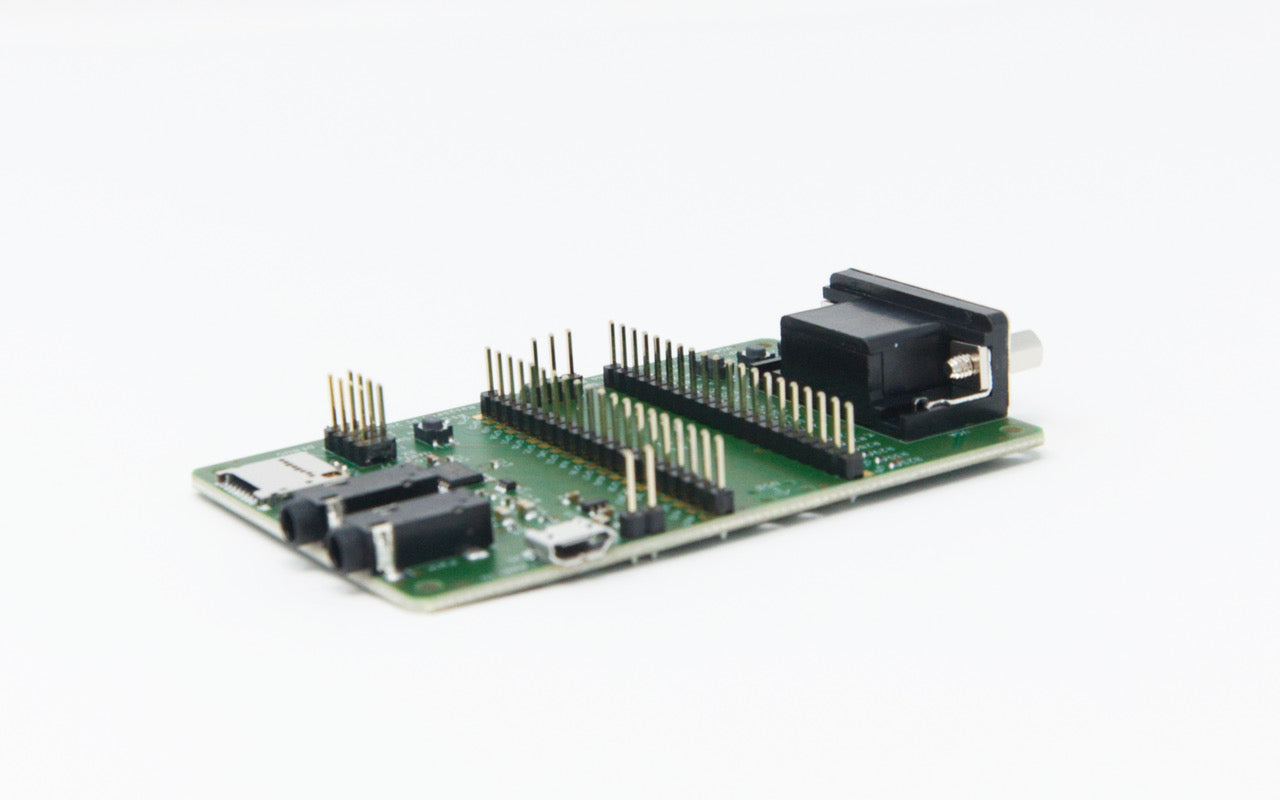

Nur VGA / Audio Expansion Board mit Headern

Falls Sie schon einen Pico haben, können Sie dieses Board kaufen und den Pico darauf direkt über die Header einlöten. Oder nutzen Sie die Header um Ihren Pico auf dem Breadboard mit einzelnen Features auf dem Expansion Board zu verbinden.

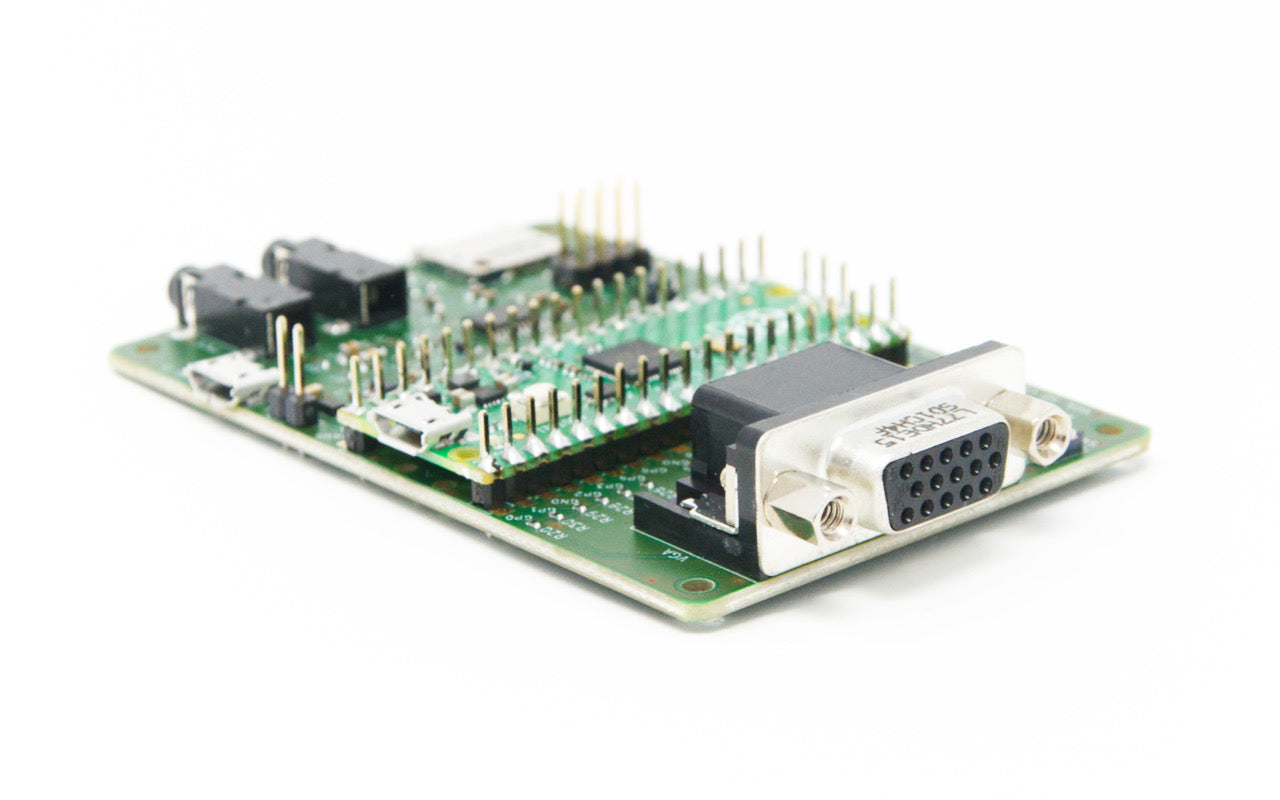

VGA / Audio Expansion Board mit Pico und Headern

Das ist die empfohlene Variante  für Einsteiger und zum besonders komfortablen Experimentieren mit dem VGA Ausgang - der Pico ist hier bereits fertig verlötet, auch alle Header auf dem Pico sind zugänglich falls Sie weitere Funktionen des Pico am Breadboard nutzen möchten (bspw. I2C).

Weitere interessante Produkte

  • Wir führen auch den Pico DVI Sock (ebenso Open Hardware) - für digitale Videoausgabe vom Pico aus!

Weitere Dokumentation

Hardware-Design Service

Wir bieten Ihnen einen custom Hardware-Designservice an - auch für Designs auf Basis des Raspberry Pi RP2040 bzw. Raspberry Pi Pico. Kontaktieren Sie uns bei Interesse, für ein unverbindliches Erstgespräch.

Abmessungen

  • Länge: 8,5cm
  • Breite: 6,5cm
  • Höhe: 1,7cm









English Description

This is an expansion board for the Raspberry Pi Pico that adds interesting possibilities to the Pico:

  • VGA connector (video output from the Pico!)
  • microSD card slot
  • Analog audio output (via PWM)
  • Digital audio output (I2S)
  • Three user buttons

This board showcases some of the most exciting possibilities of what can be done with the Pico! By the way, it's an open hardware design from Raspberry Pi, which can inspire you for hardware design. ("Good artists copy, great artists steal")

Instructions

Our sister site, PiCockpit, has a comprehensive article on video output on the Raspberry Pi.

With the "Popcorn" application within it, you can even play movies from a microSD card (specifically encoded and written as an image!) on the Pico :-)

Note: Unlike the "big" Raspberry Pi family members, the Pico requires special programming for video output, audio output, etc. However, Raspberry Pi provides several examples and libraries that simplify video and audio output significantly.

Some possible applications and project ideas:

  • Retro games (emulators for simple platforms or custom console games!)
  • Art projects
  • Programming your own operating system (we've seen a simple Linux/Unix derivative for the Pico in the Raspberry Pi forum!)
  • We are open to suggestions and especially cool projects and will link them here and in our blog

Versions

We offer three versions of the board:

  1. Only VGA/Audio Expansion Board
    If you already have a Pico, you can buy this board and solder the Pico directly onto it via the castellated edges.

  2. Only VGA/Audio Expansion Board with Headers
    If you already have a Pico, you can buy this board and solder the Pico directly onto it via the headers. Or use the headers to connect your Pico to the breadboard with individual features on the expansion board.

  3. VGA/Audio Expansion Board with Pico and Headers
    This is the recommended variant for beginners and for especially comfortable experimenting with the VGA output - the Pico is already soldered here, and all headers on the Pico are accessible if you want to use additional features of the Pico on the breadboard (e.g., I2C).

Other Interesting Products

We also carry the Pico DVI Sock (also open hardware) - for digital video output from the Pico!

Additional Documentation

Hardware Design with RP2040

Hardware Design Service

We offer a custom hardware design service - also for designs based on the Raspberry Pi RP2040 or Raspberry Pi Pico. Contact us if you're interested for an initial consultation.

Dimensions

Length: 8.5 cm
Width: 6.5 cm
Height: 1.7 cm
