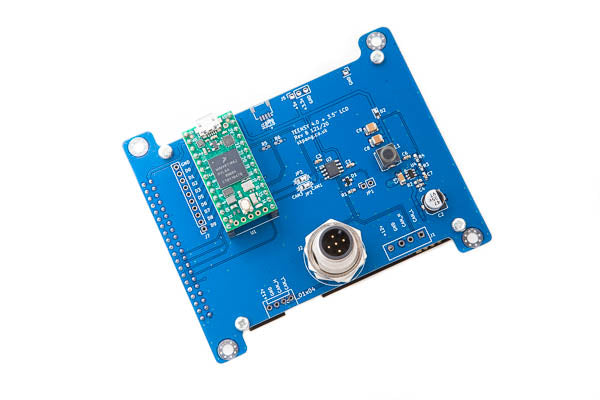

Dies ist ein Teensy 4.0-Board mit einem 480x320 3.5'' Touchscreen (kapazitiver Touchscreen, wie bei Smartphones!) und einem NMEA 2000-Anschluss.
Der Touchscreen wird über einen ILI9488 LCD Controller angesteuert, das Display ist an den Teensy 4.0 via SPI mit 60 MHz angebunden.
Das Board kann per USB mit Strom versorgt werden, via dem Teensy, oder per externer Stromversorgung mit 7 bis 24 V (SMPS on-board)
- Teensy 4.0 (installiert)
- 480x320 3.5'' kapazitiver Touchscreen
- NMEA 2000 Anschluss
- Stromversorgung über USB oder extern mit 7 bis 24 V (eingebauter SMPS)
- Model: T4_LCD35_N2K
Eines unserer Bilder zeigt ein Anwendungsbeispiel - die Lieferung erfolgt ohne die abgebildeten Verbinder und Geräte.
Wir führen auch ein etwas günstigeres Teensy 4.0 NMEA 2000 Board mit 240x240 LCD.
Documents
English Description
This is a Teensy 4.0 (installed) board with a NMEA 2000 connector. This board includes a 480x320 3.5" capacitive touch screen with ILI9488 LCD controller. Connection to Teensy is via SPI running at 60MHz. The board can be power by USB via the Teensy or via external 7 to 24v with on board SMPS supply.
Features
- Teensy 4.0 (installed)
- 480x320 3.5" capacitive touch screen
- NMEA 2000 connector
- Power by USB or external 7 to 24v with on board SMPS supply
One of our pictures shows an application example - delivery is without the shown connectors and devices.
