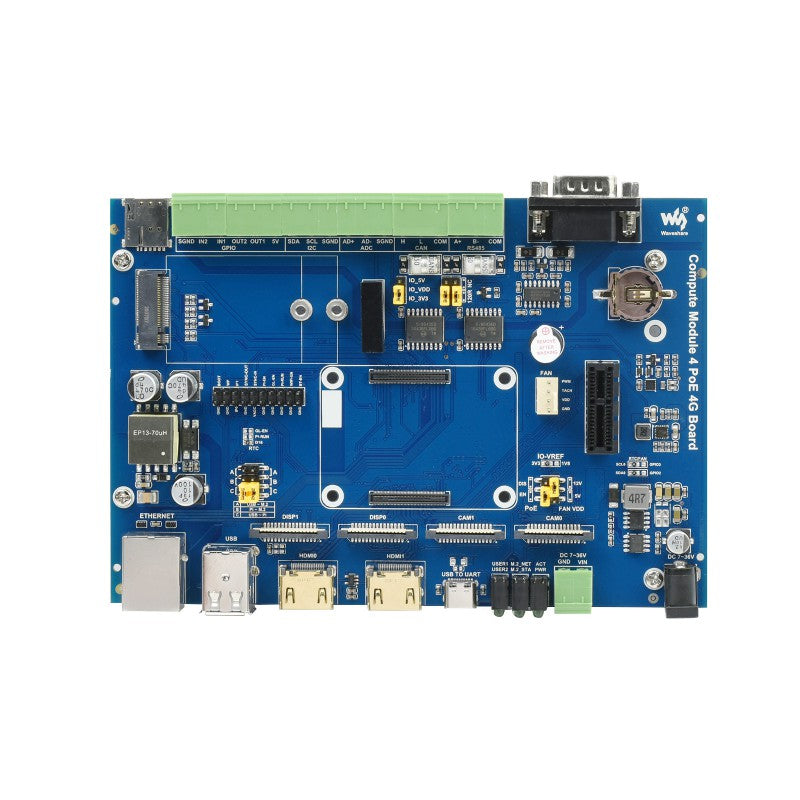

Das Compute Module 4 PoE 4G Board ist eine industrietaugliche IoT-Basisplatine, die für das Raspberry Pi Compute Module 4 (nicht enthalten) entwickelt wurde. Es bietet umfassende Kommunikationsmöglichkeiten, darunter Unterstützung für globale 5G/4G/3G/2G-Mobilfunknetze und PoE-Ethernet. Zudem verfügt es über eine Vielzahl industrieller, isolierter Schnittstellen wie CAN, RS485, RS232, ADC und GPIO, was es zur idealen Wahl für verschiedene industrielle IoT-Anwendungen macht. Im Vergleich zur CM3-Version bietet diese Platine eine deutlich verbesserte Rechenleistung.
- Kompatibilität: Unterstützt alle Varianten des Raspberry Pi Compute Module 4
- Kommunikation: M.2-Steckplatz für separate Kommunikationsmodule, Unterstützung für globale 5G/4G/3G/2G-Mobilfunknetze
- Netzwerk: 10/100M/1000M Auto-Negotiation Ethernet-Port mit PoE-Unterstützung
- USB: USB-Hub ermöglicht den Anschluss mehrerer USB-Geräte
- Debugging: USB zu UART für serielle Debugging
- Industrielle Schnittstellen: Bietet verschiedene isolierte Schnittstellen wie CAN, RS485, RS232, ADC, GPIO und RTC
- Videoanschlüsse: Mehrere video-bezogene Anschlüsse, darunter HDMI, DSI und CSI
- Anzeige: LED-Anzeigen zur Überwachung des Betriebsstatus
Spezifikationen
- CM4-Steckplatz: Geeignet für alle Varianten des Compute Module 4
- Netzwerk: Gigabit-Ethernet-RJ45-Anschluss mit integriertem 802.3af-konformem PoE-Schaltkreis (5V/2,5A)
- M.2-Steckplatz: B KEY-Steckplatz, unterstützt 5G/4G-Module
- SIM-Karten-Steckplatz: Unterstützt Standard-SIM-Karten für 5G/4G/3G/2G-Kommunikation
- Anschlüsse: Isolierte RS485, Isolierte RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
- USB: Zwei USB 2.0 Typ A Anschlüsse
- Display: Zwei MIPI DSI Display-Anschlüsse (15-poliger 1,0mm FPC-Anschluss)
- Kamera: Zwei MIPI CSI-2 Kameraanschlüsse (15-poliger 1,0mm FPC-Anschluss)
- Videoausgang: Zwei HDMI-Anschlüsse, unterstützen 4K 30fps Ausgabe
- RTC: Echtzeituhr mit Batteriesockel und Aufweckfunktion für das Compute Module 4
- Speicher: MicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC)
- Lüfteranschluss: Unterstützt Drehzahlregelung und Messung, 5V/12V Eingang
- Stromversorgung: 7V~36V breiter Spannungsbereich
- Abmessungen: 160 × 114mm
English Description
The Compute Module 4 PoE 4G Board is an industrial-grade IoT baseboard designed for the Raspberry Pi Compute Module 4 (not included). It offers robust communication capabilities, including support for global 5G/4G/3G/2G cellular networks and PoE Ethernet. Additionally, it provides a range of industrial isolated interfaces such as CAN, RS485, RS232, ADC, and GPIO, making it an ideal choice for various industrial IoT applications. Compared to the CM3 version, this board delivers significantly enhanced processing performance.
- Compatibility: Supports all variants of the Raspberry Pi Compute Module 4
- Communication: M.2 slot for connecting separate communication modules, supporting global 5G/4G/3G/2G cellular networks
- Networking: 10/100M/1000M auto-negotiation Ethernet port with PoE enabled
- USB: USB HUB allows connection of multiple USB devices
- Debugging: USB to UART for serial debugging
- Industrial Interfaces: Provides various isolated interfaces including CAN, RS485, RS232, ADC, GPIO, and RTC
- Video Ports: Multiple video-related ports including HDMI, DSI, and CSI
- Indicators: LED indicators for monitoring operating status
Specifications
- CM4 Socket: Suitable for all variants of the Compute Module 4
- Networking: Gigabit Ethernet RJ45 connector with integrated 802.3af-compliant PoE circuit (5V/2.5A)
- M.2 Slot: B KEY slot supporting 5G/4G modules
- SIM Card Slot: Supports standard SIM cards for 5G/4G/3G/2G communication
- Connectors: Isolated RS485, Isolated RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
- USB: Dual USB 2.0 Type A ports
- Display: Dual MIPI DSI display ports (15-pin 1.0mm FPC connector)
- Camera: Dual MIPI CSI-2 camera ports (15-pin 1.0mm FPC connector)
- Video Output: Dual HDMI ports supporting 4K 30fps output
- RTC: Real-time clock with battery socket and wake-up capability for the Compute Module 4
- Storage: MicroSD card socket for Compute Module 4 Lite (without eMMC) variants
- Fan Header: Supports speed adjustment and measurement, 5V/12V input
- Power Input: 7V~36V wide range
- Dimensions: 160 × 114mm
