BESCHREIBUNG

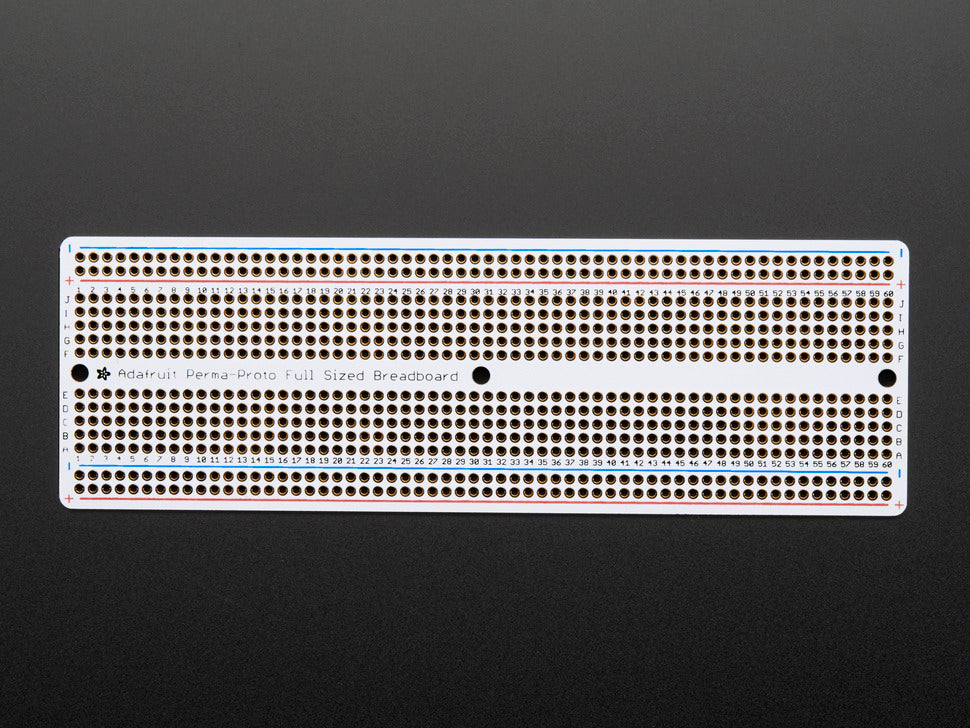

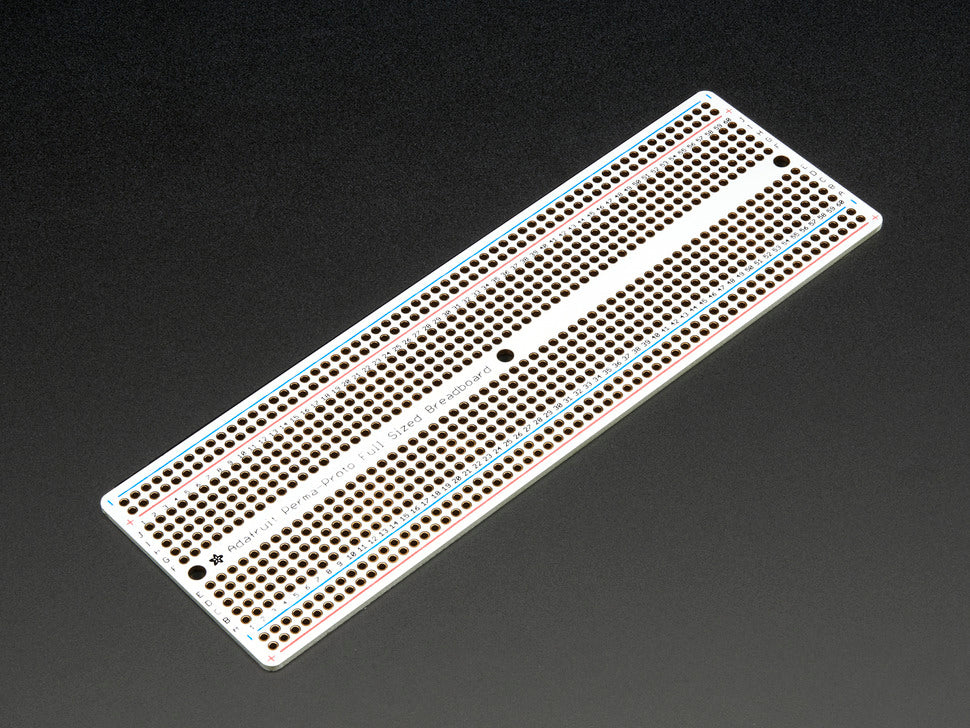

Diese Proto-Platine ist die Platine, die Sie schon immer haben wollten, aber nie realisiert haben! Adafruit hat das Grundlayout eines Breadboards in voller Größe genommen (die Platine hat 60 Reihen statt 63 Reihen) und es in eine schöne Platine verwandelt. Die Oberseite hat einen weißen Siebdruck und die gleichen Markierungen, mit denen Sie vertraut sind, um das Übertragen von Komponenten zu erleichtern. Die Unterseite hat das 5-Loch-Pad-Design, das zu einem klassischen Breadboard passt, mit 4 Stromversorgungsleitungen an den Seiten und ohne Maske, so dass Sie die Leiterbahnen bei Bedarf einfach schneiden können. Adafruit hat Bohrlöcher mit einem Durchmesser von 1,2 mm verwendet, so dass auch Bauteile mit großen Leitungen passen. Alle Löcher sind zur Verstärkung durchkontaktiert - diese werden sich bei Nacharbeit nicht ablösen. Die Oberfläche ist vergoldet - es gibt keine Oxidation wie bei blankem Kupfer! Es gibt auch drei Befestigungslöcher, damit Sie die Leiterplatte an Ihrer Projektbox befestigen können.

TECHNISCHE DETAILS

• 60 Reihen von doppelten 5-Loch-Reihen
• 4 Stromschienen mit positiven/negativen Markierungen
• 6,2" x 2,0" (157mm x 51mm), 0,063" dickes FR4
• 1,2mm / 0,047" Bohrlöcher
• 3 x 0,125" oder 3,2mm Befestigungslöcher im Abstand von 2,95"
• Gewicht: 23g

DESCRIPTION

This proto-board is the PCB you always wish you had, but never realized it! Adafruit took the basic layout of a full-sized breadboard (the PCB has 60 rows instead of 63 rows) and turned that into a beautiful PCB. The top side has a white silkscreen, and the same markings you're familiar with, to make transferring components easy. The bottom has the 5-hole pad design that matches a classic breadboard, with 4 power bus lines on the sides, and no mask so you can easily cut traces when necessary. Adafruit used 1.2mm diameter drill holes so even parts with big leads will fit. All holes are thru-plated for strength - these wont peel off with rework. The finish is a gold plate - you won't get oxidation like with bare copper perf! There are also three mounting holes so you can attach the PCB to your project box.

TECHNICAL DETAILS
