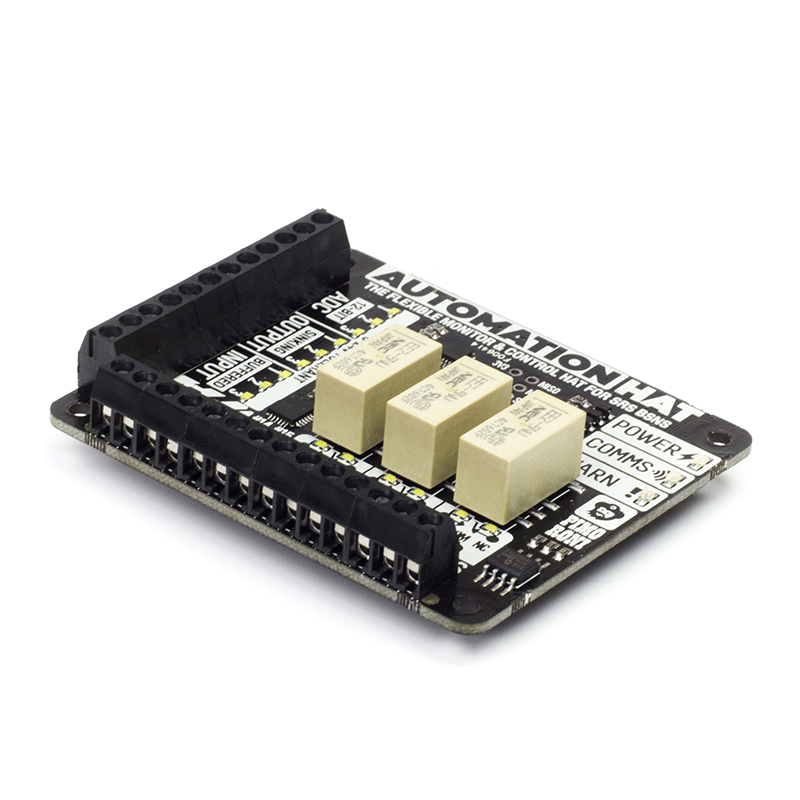

Automation HAT

Steuern und erfassen Sie die Welt mit dem Automation HAT!

In diesen Datenerfassungs- und Steuerungs-HAT wurden eine Menge nützliche Funktionen eingebaut. Mit Relais, analogen Kanälen, powered Outputs und buffered Inputs (alle 24V tolerant) können Sie nun eine Menge Helferlein auf einmal an Ihren Pi anschließen!

Jeder Kanal hat Status-LEDs sodass Sie sofort sehen können wie es Ihrem Setup geht. Sogar die analogen Kanäle haben dimmende LEDs sodass Sie den aktuell gelesenen Wert anzeigen können!

Ideal für Intelligente (Heim-)Automatisierungs Projekte, um Ihrem Gewächshaus eine intelligente Bewässerungsanlage zu verpassen oder um ihre Fische automatisch füttern zu lassen!

Eigenschaften

• 3 x 24V @ 2A Relais (NC und NO Terminals)
• 3 x 12-bit ADC @ 0-24V
• 3 x 24V Tolerante buffered-Inputs
• 3 x 24V Tolerante sinking-Outputs
• 15 x Kanal Status LEDs
• 1 x 12-bit ADC @ 0-3.3V
• 3.5mm Schraub-Terminals
• Power, Comms, und Warn! LED Indikatoren
• SPI, TX (#14), RX (#15), #25 Pins zugänglich
• Automation HAT pinout
• Kompatibel mit Raspberry Pi 3, 2, B+, A+, Zero, und Zero W
• Python library
• Fertig zusammengebaut (Zugänge zu den umgelegten Pins müssen gelötet werden)

Software

Wie immer gibt es von Pimoroni eine einfach zu nutzende Python library um die vielfältigen Funktionen des Automation HATs zu nutzen. Es gibt viele Beispiele welche Ihnen die grundlegenen Funktionen näher bringen.

Notitzen

• Wir empfehlen ein set M2.5 Abstandhalter herzunehmen, um zu vermeiden dass Pins des HAT den HDMI Port berühren.
• Loads for the buffered outputs should be switched on the ground side, i.e. 12/24V (from supply) -> load -> output terminal -> ground (from supply)
• Die Relais sind bis zu je 2A ausgelegt, und sollten auf der "high side" geschalten werden.
• The sinking outputs can sink a maximum 500mA total across the 3 outputs, so if you use a single channel you can sink the whole 500mA across it.
• Nicht nutzen um Netzspannung zu schalten!
