CNC Shield V3 development board für A4988 Schrittmotor Treiber Stepper für 3D Drucker und Arduino UNO R3

Save 8%
SKU: AZ-CNC
EAN / Barcode:
Delivery time: Ready for shipment immediately, delivery time 1-2 days

Price:
Sale price5,99 € Regular price6,49 €

Tax included Shipping calculated at checkout

Stock:
In stock

Description

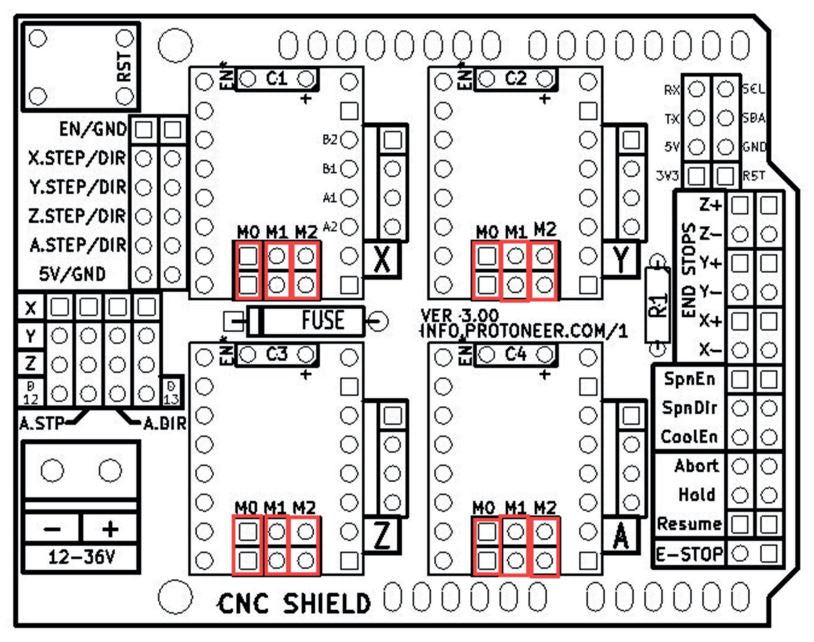

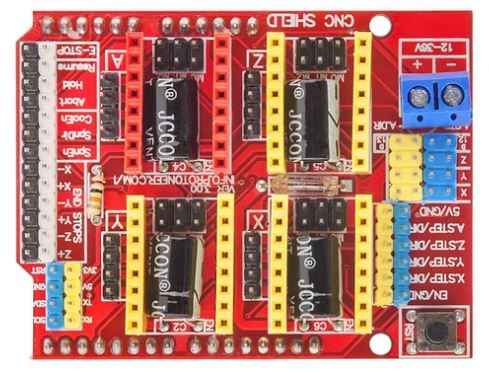

Überarbeitetes Shield passend für UnoR3, zum Betrieb von 3 Achsen mit bis zu 4 Schrittmotor Treibern. Ideal für 3D-Drucker oder kleine CNC-Maschinen. Zur Versorgung der Treiber mit bis zu 36V. Inc. Anschlussmöglichkeit für Endschalter, Spindel/Extruder und Kondensatoren mit 100µF. Passend für A-4988 und DRV8825. Jede Achse hat 3 Jumper, die gesetzt werden können, um das Microstepping für die A4988-Stecktreiberkarte zu konfigurieren.

Merkmale

  • Modernste CNC Shield Version 3.0 für Arduino
  • Anzahl Achsen: 4 (3 Achsen + 1 geklont (Gantry))
  • Größe: 68 x 53 x 18mm
  • Größe: 68 x 53 x 18mm
  • GRBL 0,9 kompatibel (Open-Source-Firmware, die auf einem Arduino UNO läuft und G-Code-Befehle in Stepper-Signale umsetzt)
  • 4-Achsen-Unterstützung (X, Y, Z oder eine komplette 4. Achse mit kundenspezifischer Firmware über die Pins D12 und D13)
  • 2x Endanschläge für jede Achse (insgesamt 6)
  • Kühlmittel-Freigabe
  • Verwendet austauschbare A4988-kompatible Steppertreiber. (Einige Treiber wie der DRV8825 können bis zu 1/32 Mikroschritte ausführen)
  • Kompakte Bauweise
  • Steppermotoren können mit 4-poligen Molex-Steckern angeschlossen oder eingelötet werden
  • läuft mit 12-36VDC. (Zur Zeit können nur die DRV8825-Treiber mit bis zu 36V betrieben werden, bitte beachten Sie daher die Betriebsspannung bei der Versorgung des Boards).
  • Library


In den folgenden Tabellen zeigt "High" an, dass ein Jumper eingesetzt ist und "Low", dass kein Jumper eingesetzt ist.

MS0 MS1 MS2 Mikroschritt-Auflösung
Low Low Low Full Step
High Low Low 1/2
Low High Low 1/4
High High Low 1/8
High High High 1/16


English description

Brief Data

  • GRBL 0,9 compatible (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals)
  • 4-Axis support (X, Y, Z or do a full 4th axis with custom firmware using pins D12 and D13)
  • 2x End stops for each axis (6 in total)
  • Coolant enable
  • Uses removable A4988 compatible stepper drivers. (Some drivers like the DRV8825 can do up ti 1/32 micro-stepping)
  • Compact design
  • Stepper moters can be connected with 4-pin Molex connectors or soldered in place
  • runs on 12-36VDC. (At the moment only the DRV8825 drivers can be handle up to 36V so please consider the operation voltage when powering the board.)
  • Library

Each axis has 3 jumper that can be set to configure the micro stepping for the A4988 plug-in driver board.

in the tables below "High" indicates that a jumper us insert and "Low" indicates that no jumper inserted.

MS0 MS1 MS2 Microstep Resolution
Low Low Low Full Step
High Low Low 1/2 Step
Low High Low 1/4 Step
High High Low 1/8 Step
High High High 1/16 Step
