Das Pi5 10.1" HMI ist ein industrielles Human-Machine-Interface, das mit modernster Technologie ausgestattet ist. Es kommt mit einem leistungsstarken Raspberry Pi 5, 4GB RAM und einem großzügigen 128GB SSD-Speicher, um alle Ihre Daten sicher zu speichern. Die HMI-Einheit bietet sowohl Audioeingang als auch -ausgang, sodass Sie mühelos mit externen Audiogeräten kommunizieren können. Zudem sind RS232- und RS485-Serienanschlüsse vorhanden, um eine vielseitige Konnektivität und Integration mit verschiedenen Geräten zu ermöglichen. Die PoE-Funktion (Power over Ethernet) sorgt für eine einfache und effiziente Stromversorgung über das Ethernet-Kabel. Dieses HMI ist ideal für industrielle Anwendungen, bei denen Zuverlässigkeit und Leistung entscheidend sind.

ED-HMI3020 Serie Funktionen

• CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76 CPU
• RAM: 4GB/8GB LPDDR4 RAM optional
• Speicher: 32GB/64GB SD-Karte optional, 128GB/256GB SSD optional
• Wireless: 2.4GHz & 5GHz Dual-Band WiFi und Bluetooth 5.0/BLE
• Video: Dual 4Kp60 HDMI Display-Ausgang
• Audio: Stereo Audioeingang und -ausgang mit separatem 3.5mm Audioanschluss, integrierter Lautsprecher
• Schnittstelle: 1 x Gigabit Ethernet-Port, 2 x USB2.0, 2 x USB3.0, 1 x RS232, 1 x RS485, 1 x Audio In, 1 x Audio Out
• Stromversorgung: 5V DC Stromversorgung über USB-C, unterstützt ON/OFF Power-Taste
• Kamera: 8-Megapixel Frontkamera optional
• Sonstiges: Eingebauter RTC, Unterstützung für SuperCAP und CR1220 Batterie-Backup
• Betriebstemperatur: -20°C bis 60°C
• Mechanisch: Aluminium CNC + Blechgehäuse, lüfterloses Design, hervorragende Kühlleistung

ED-HMI3020 Serie Auswahlhilfe

• Modell Nr.: HMI3020-101C
• LCD Größe: 10.1"
• Auflösung: 1280x800
• Seitenverhältnis: 16:10
• Farben: 16.7M
• Helligkeit (cd/m²): 250
• Sichtwinkel (H/V): 160°/160°
• Multi-Touch (Punkte): 10
• Abmessungen (mm): 258mm x 172mm x 39.6mm
• Gewicht (g): 1000g

System

• CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-Bit Arm Cortex-A76
• VPU: 4Kp60 HEVC Decoder
• GPU: OpenGL ES 3.1 & Vulkan 1.2
• Speicher: 4GB und 8GB LPDDR4X-4267 SDRAM optional
• Speicheroptionen: Micro SD-Karten-Slot, Unterstützung für 00GB/32GB/64GB SD-Karten, M.2 NVMe SSD, Unterstützung für 00GB/128GB/256GB SSD

Software

• Betriebssystem:
  • Raspberry Pi OS (Desktop) 32-Bit
  • Raspberry Pi OS (Lite) 32-Bit
  • Raspberry Pi OS (Desktop) 64-Bit
  • Raspberry Pi OS (Lite) 64-Bit

Front I/O

• Audio OUT: 1 x Audio-Ausgang (HPO), 3.5mm Audioanschluss (grün), Stereo-Audioausgang
• Audio IN: 1 x Audio-Eingang (LINE IN), 3.5mm Audioanschluss (rot), unterstützt Stereo-Audioeingang
• Lautsprecher: 1 x PA-Ausgang, integrierter 4Ω 3W Lautsprecher
• RS485: 1 x RS485 Port, 3-Pin 3.5mm Phoenix-Anschlüsse mit 120Ω Abschlusswiderstand, Signal definiert als GND/A/B
• RS232: 1 x RS232 Port, 3-Pin 3.5mm Phoenix-Anschlüsse, Signal definiert als GND/TX/RX
• USB 2.0: 2 x USB 2.0 Ports, Dual-Layer Typ A Stecker, jeder Kanal unterstützt bis zu 480Mbps
• USB 3.0: 2 x USB 3.0 Ports, Dual-Layer Typ A Stecker, jeder Kanal unterstützt bis zu 5Gbps
• 1000M Ethernet: 1 x adaptiver 10/100/1000M Ethernet-Port, RJ45-Stecker, kann für Netzwerkzugang verwendet werden
• SD-Karten Slot: 1 x Micro SD-Karten-Slot, verwendet zum Installieren der SD-Karte, unterstützt das Booten des Betriebssystems von der SD-Karte

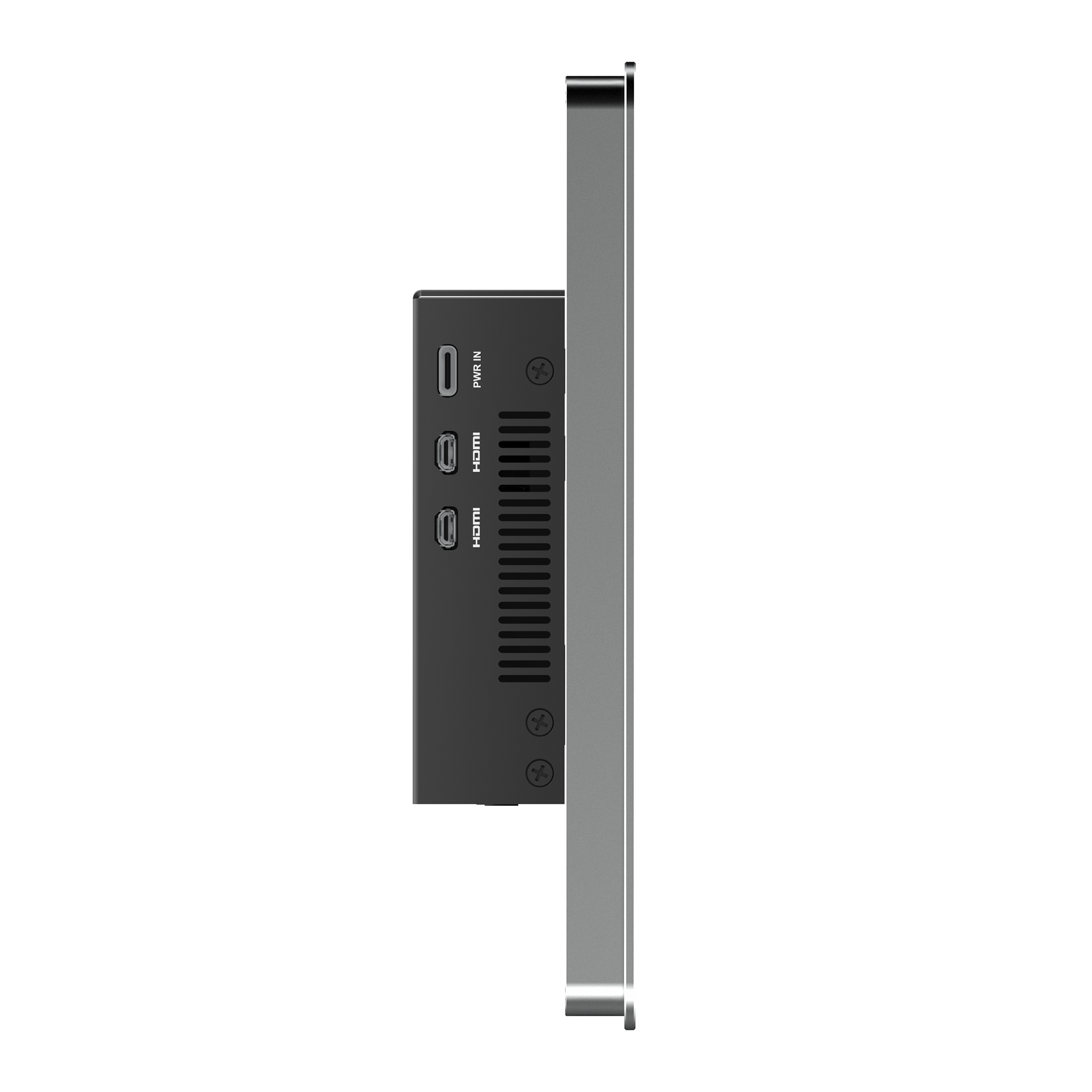

• HDMI: 2 x HDMI Ports, Micro HDMI-Stecker, unterstützt 4K 60Hz
• Stromversorgung: 1 x Stromanschluss, USB Typ-C-Stecker, unterstützt 5V/5A DC Stromversorgung

Tasten und Anzeigen

• ON/OFF: 1 x Power-Taste, zum Ein- und Ausschalten des Geräts
• PWR: 1 x rotes Power-LED, zur Überprüfung des Gerätestatus (Ein/Aus)
• ACT: 1 x grünes System-LED, zur Überprüfung des Arbeitsstatus des Geräts
• COM1~COM2: 2 x grüne UART-LEDs, zur Überprüfung des Kommunikationsstatus des UART-Ports

Internes I/O

• M.2 M: 1 x M.2 M Port, M.2 M Key Stecker, zur Verbindung von SSD und anderen schnellen Peripheriegeräten. Kompatibel mit M.2 2230, M.2 2242 und M.2 2260, unterstützt das Booten des Betriebssystems von der SSD

Touchscreen

• Typ: Mehrpunkt-kapazitiver Touchscreen
• Durchlässigkeit: ≥85%
• Verbindungsmethode: COF
• Controller-Schnittstelle: I2C
• Treiberunterstützung: Linux
• Multi-Touch: 10 Punkte
• Oberflächenhärte: 6H

Erweiterungsleistung

• RTC: RTC mit SuperCAP und CR1220 Batteriepuffer, der sicherstellt, dass die Systemuhr nicht durch das Abschalten des Geräts beeinflusst wird. Hinweis: Eine CR1220-Batterie wird standardmäßig in China bereitgestellt
• Summer: Ein Ton oder eine Abnormalität kann je nach tatsächlicher Anwendung konfiguriert werden, um eine Alarmfunktion zu realisieren

Elektrische Eigenschaften

• Eingangsspannung: 5V DC
• Maximale Leistungsaufnahme: 25W (max)

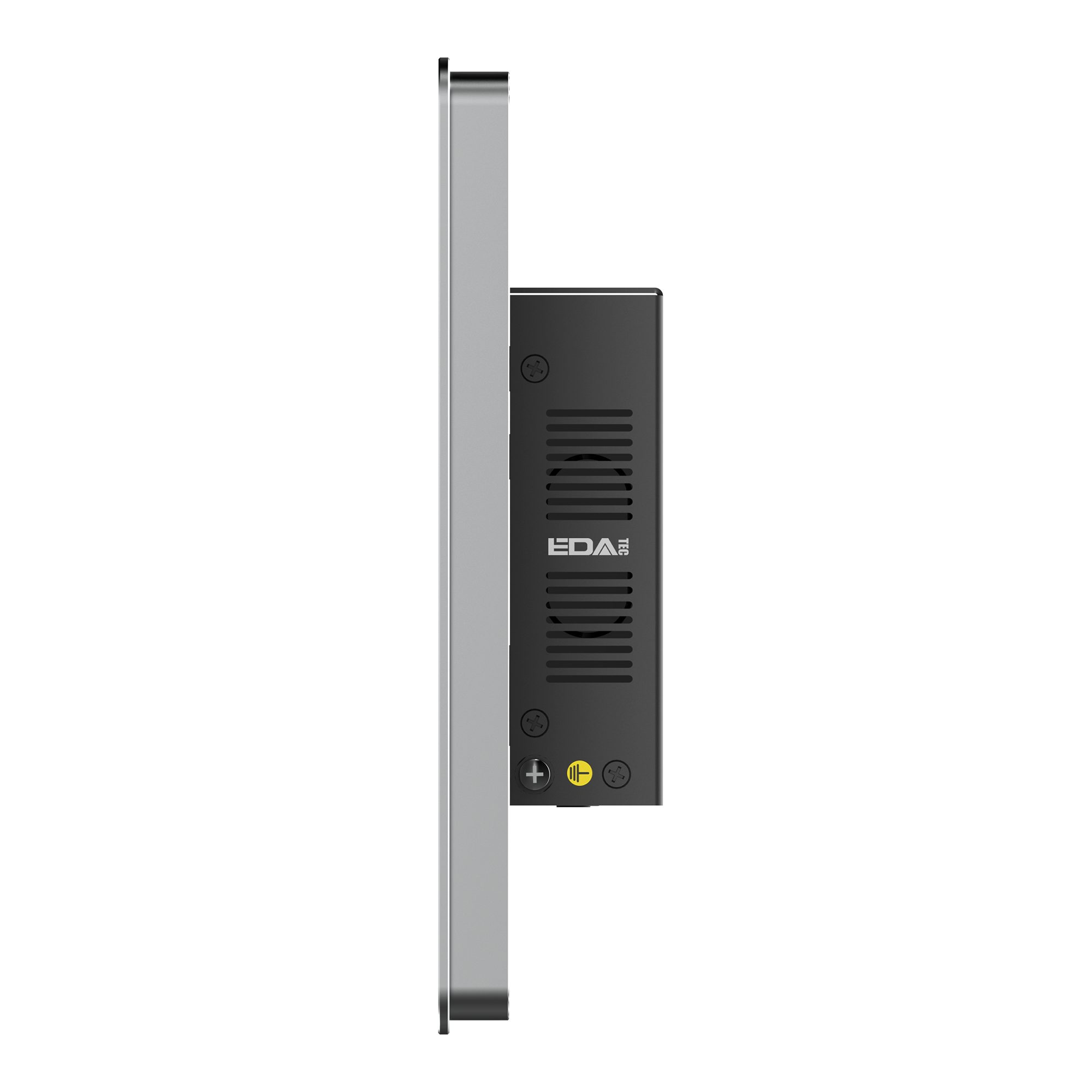

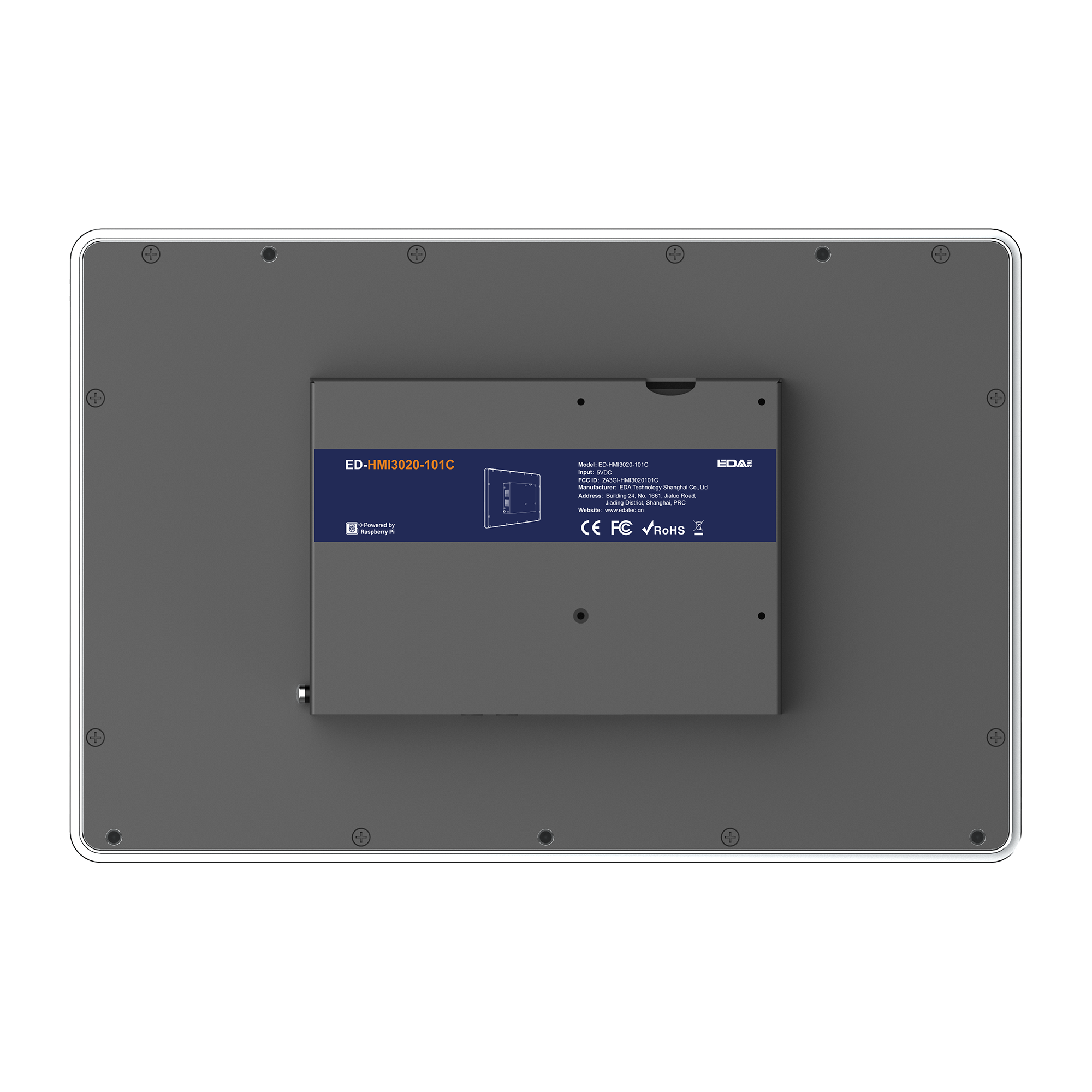

Mechanische Eigenschaften

• Abmessungen: 258mm x 172mm x 39.6mm (B x T x H)
• Gewicht: 1000g
• Installation: Eingebautes Front-Design

Wireless

• Wi-Fi: Dual-Band 802.11ac Wi-Fi
• Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Umwelt- & Regulierungsanforderungen

• Betriebstemperatur: -20°C bis 60°C
• Lagerungstemperatur: -20°C bis 60°C
• Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Zertifizierungen:
  • FCC: FCC 47 CFR Part 15 Subpart B
  • CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035/EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2



English Description

The Pi5 10.1" HMI is an industrial human-machine interface equipped with cutting-edge technology. It comes with a powerful Raspberry Pi 5, 4GB of RAM, and a generous 128GB SSD for secure data storage. The HMI unit features both audio input and output, allowing seamless communication with external audio devices. Additionally, it includes RS232 and RS485 serial ports to provide versatile connectivity and integration with various devices. The Power over Ethernet (PoE) functionality ensures easy and efficient power supply through the Ethernet cable. This HMI is ideal for industrial applications where reliability and performance are crucial.

ED-HMI3020 Series Features

• CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-bit Arm Cortex-A76 CPU
• RAM: 4GB/8GB LPDDR4 RAM optional
• Storage: 32GB/64GB SD card optional, 128GB/256GB SSD optional
• Wireless: 2.4GHz & 5GHz dual-band WiFi and Bluetooth 5.0/BLE
• Video: Dual 4Kp60 HDMI display output
• Audio: Stereo audio input and output with separate 3.5mm audio jack, built-in speaker
• Interface: 1 x Gigabit Ethernet port, 2 x USB2.0, 2 x USB3.0, 1 x RS232, 1 x RS485, 1 x Audio In, 1 x Audio Out
• Power Input: 5V DC power input via USB-C, supports ON/OFF power button
• Camera: 8-megapixel front camera optional
• Other: Built-in RTC, supports SuperCAP and CR1220 battery backup
• Operating Temperature: -20°C to 60°C
• Mechanical: Aluminum CNC + sheet metal case, fanless design, providing excellent cooling performance

ED-HMI3020 Series Selection Guide

• Model No.: HMI3020-101C
• LCD Size: 10.1"
• Resolution: 1280x800
• Aspect Ratio: 16:10
• Colors: 16.7M
• Luminance (cd/m²): 250
• Viewing Angle (H/V): 160°/160°
• Multi-touch (Points): 10
• Dimensions (mm): 258mm x 172mm x 39.6mm
• Weight (g): 1000g

System

• CPU: Broadcom BCM2712 2.4GHz Quad-Core 64-bit Arm Cortex-A76
• VPU: 4Kp60 HEVC decoder
• GPU: OpenGL ES 3.1 & Vulkan 1.2
• Memory: 4GB and 8GB LPDDR4X-4267 SDRAM optional
• Storage Options: Micro SD Card Slot, supporting 00GB/32GB/64GB SD card, M.2 NVMe SSD, supporting 00GB/128GB/256GB SSD

Software

• Operating System:
  • Raspberry Pi OS (Desktop) 32-bit
  • Raspberry Pi OS (Lite) 32-bit
  • Raspberry Pi OS (Desktop) 64-bit
  • Raspberry Pi OS (Lite) 64-bit

Front I/O

• Audio OUT: 1 x Audio Output (HPO), 3.5mm audio jack connector (green), stereo audio output
• Audio IN: 1 x Audio Input (LINE IN), 3.5mm audio jack connector (red), supporting stereo audio input
• Speaker: 1 x PA output, built-in 4Ω 3W speaker
• RS485: 1 x RS485 port, 3-Pin 3.5mm spacing Phoenix terminals with 120Ω terminal resistor, signal defined as GND/A/B
• RS232: 1 x RS232 port, 3-Pin 3.5mm spacing Phoenix terminals, signal defined as GND/TX/RX
• USB 2.0: 2 x USB 2.0 ports, dual-layer type A connector, each channel supports up to 480Mbps
• USB 3.0: 2 x USB 3.0 ports, dual-layer type A connector, each channel supports up to 5Gbps
• 1000M Ethernet: 1 x adaptive 10/100/1000M Ethernet port, RJ45 connector, can be used to access the network
• SD Card Slot: 1 x Micro SD card slot, used to install SD card, supports booting the OS from SD card
• HDMI: 2 x HDMI ports, Micro HDMI connector, supporting 4K 60Hz
• Power: 1 x power in port, USB Type-C connector, supporting 5V/5A DC power input

Buttons and Indicators

• ON/OFF: 1 x power button, used to turn on and off the device
• PWR: 1 x red power indicator, used to check the status of device power-on and power-off
• ACT: 1 x green system indicator, used to check the working status of the device
• COM1~COM2: 2 x green UART indicators, used to check the communication status of the UART port

Internal I/O

• M.2 M: 1 x M.2 M port, M.2 M Key connector, used to connect SSD and other fast peripherals. Compatible with M.2 2230, M.2 2242, and M.2 2260, supporting booting the OS from SSD

Touchscreen

• Type: Multi-point Capacitive Touch Screen
• Transmittance: ≥85%
• Connection Method: COF
• Controller Interface: I2C
• Driver Support: Linux
• Multi-touch: 10 points
• Surface Hardness: 6H

Expansion Performance

• RTC: RTC with SuperCAP and CR1220 battery backup, ensuring that the system clock is not affected by device power-off. Note: A CR1220 battery is provided by default in China
• Buzzer: A tone or anomaly can be configured according to actual application, realizing the alarm function

Electrical Characteristics

• Input Voltage: 5V DC
• Maximum Power Consumption: 25W (max)

Mechanical Characteristics

• Dimensions: 258mm x 172mm x 39.6mm (WxDxH)
• Weight: 1000g
• Installation: Embedded front installation

Wireless

• Wi-Fi: Dual-band 802.11ac Wi-Fi
• Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Environmental & Regulatory

• Operating Temperature: -20°C to 60°C
• Storage Temperature: -20°C to 60°C
• Ambient Humidity: 5% ~ 95% (non-condensing)
• Certifications:
  • FCC: FCC 47 CFR Part 15 Subpart B
  • CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035/EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

Sicherheitsangaben

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
• Stellen Sie sicher, dass alle Montage- und Installationsanweisungen des Herstellers sorgfältig befolgt werden.
• Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
• Die unsachgemäße Nutzung dieses Produkts kann zu schweren Verletzungen oder Sachschäden führen.
• Nicht für Kinder unter 10 Jahren geeignet.
• Bei unsachgemäßer Verwendung besteht eine Verletzungsgefahr.
• Dieses Produkt entspricht den geltenden Sicherheitsanforderungen der Europäischen Union.
• Dieses Produkt wurde gemäß der GPSR geprüft, die sicherstellt, dass alle relevanten Sicherheitsanforderungen für Konsumgüter eingehalten werden.

Nachverfolgbarkeitsinformationen

Jedes Produkt verfügt über eines oder mehrere der folgenden Merkmale:

• Ein CE-Kennzeichen, das die Einhaltung der Sicherheits-, Gesundheits- und Umweltschutzanforderungen der Europäischen Union anzeigt.
• Eine eindeutige Serien- oder Chargennummer, um die Nachverfolgbarkeit zu gewährleisten und bei Bedarf Rückrufaktionen zu unterstützen.
• Hersteller- und Importeurangaben für den Kundensupport und Sicherheitsanfragen.

Überwachung und Berichterstattung von Vorfällen

Für den unwahrscheinlichen Fall eines Produktproblems haben wir Verfahren implementiert, um:

• Kundenbeschwerden zeitnah bearbeiten.
• Schwerwiegende Vorfälle über das EU Safety Gate/RAPEX-System melden.
• Mit den Marktüberwachungsbehörden zusammenarbeiten, um die öffentliche Sicherheit zu gewährleisten.

Kontakt:

• Email: support [@] pi3g.com
• Telefon: 0341 / 392 858 40

Dieses Produkt ist vollständig mit allen geltenden EU-Vorschriften konform, um die Sicherheit unserer geschätzten Kunden zu gewährleisten.
