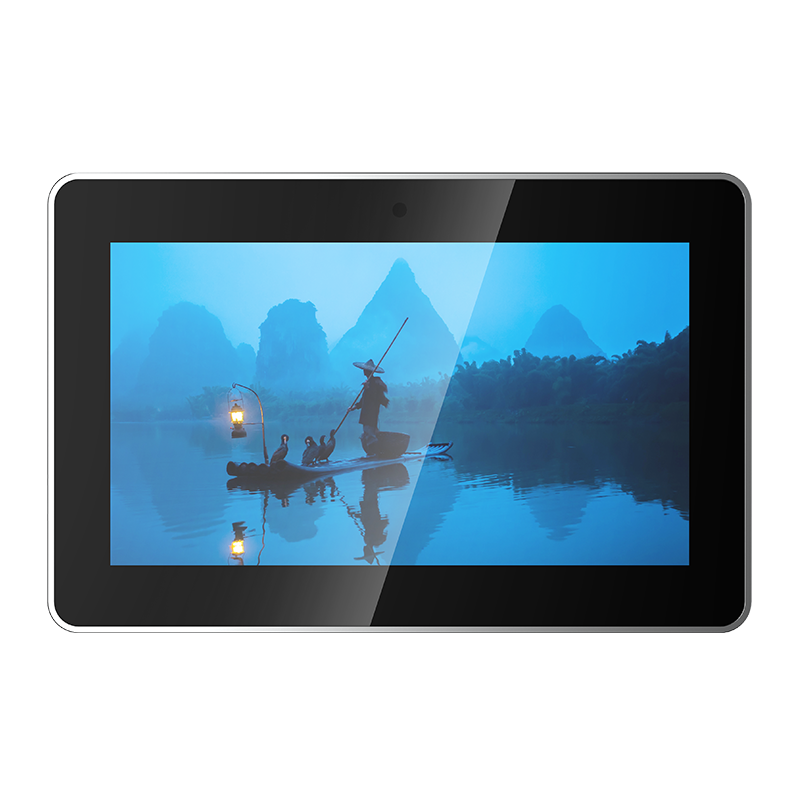

Der ED-HMI3010-070C ist ein 7-Zoll-Industrie-Panel-PC, der auf dem Raspberry Pi 5 basiert. Der ED-EMI3010-070C wird nicht mit einem Raspberry Pi 5 geliefert. Ein Raspberry Pi 5 muss separat erworben werden

ED-HMI3010 Serie Funktionen

• CPU: Broadcom BCM2712 2,4 GHz Quad-Core 64-Bit Arm Cortex-A76
• RAM: 4 GB/8 GB LPDDR4 RAM optional
• Speicher: 32 GB/64 GB SD-Karte optional
• Drahtlos: 2,4 GHz & 5 GHz Dualband-WLAN und Bluetooth 5.0/BL
• HDMI: Dual 4Kp60 HDMI-Anzeigeausgänge
• Schnittstellen: 1 x Gigabit-Ethernet-Port, 2 x USB 3.0, 2 x USB 2.0
• Stromeingang: 5V DC über USB-C
• Kamera: 8-Megapixel-Frontkamera optional
• Betriebstemperatur: -20℃ bis 60℃
• Mechanik: Aluminium CNC + Blechgehäuse, lüfterloses Design, hervorragende Kühlleistung

ED-HMI3010 Serie Auswahlhilfe

• Modellnummer: HMI3010-070C
• LCD-Größe: 7"
• Auflösung: 1024x600
• Bildformat: 16:9
• Farben: 16,7 Millionen
• Helligkeit (cd/m²): 400
• Blickwinkel (H/V): 160°/160°
• Multi-Touch (Anzahl der Punkte): 10
• Abmessungen (mm): 188mm x 123mm x 39mm
• Gewicht (g): 800g

Spezifikationen

System

• CPU: Broadcom BCM2712 2,4 GHz Quad-Core 64-Bit Arm Cortex-A76
• VPU: 4Kp60 HEVC-Decoder
• GPU: OpenGL ES 3.1 & Vulkan 1.2
• Speicher: 4 GB und 8 GB LPDDR4X-4267 SDRAM optional
• Speicher: 32 GB und 64 GB SD-Karte optional

Software

• Betriebssystem:
  • Raspberry Pi OS (Desktop) 32-Bit
  • Raspberry Pi OS (Lite) 32-Bit
  • Raspberry Pi OS (Desktop) 64-Bit
  • Raspberry Pi OS (Lite) 64-Bit

Vorderseite I/O

• Kamera: Eingebaute 8-Megapixel-Frontkamera (optional)

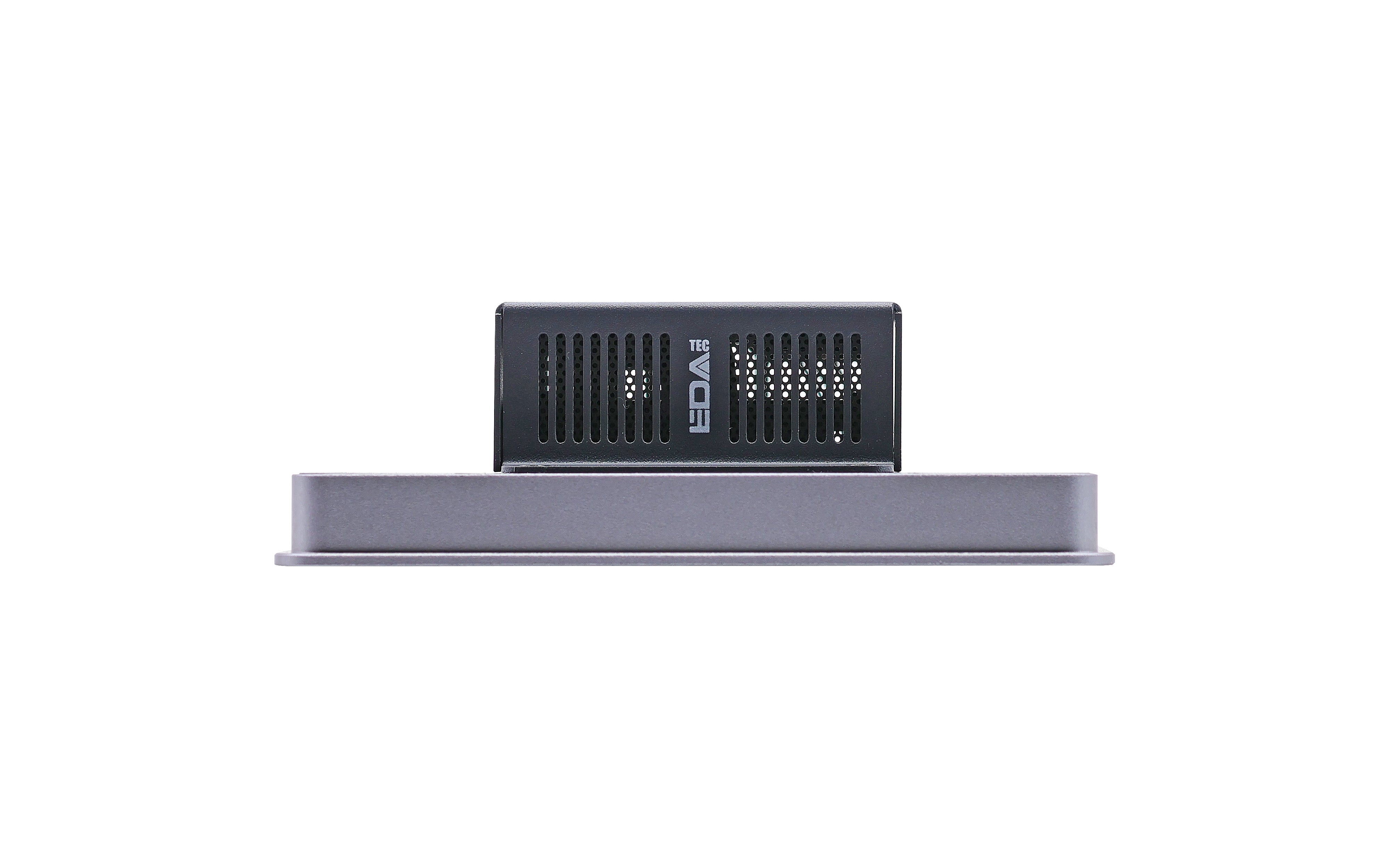

Seiten I/O

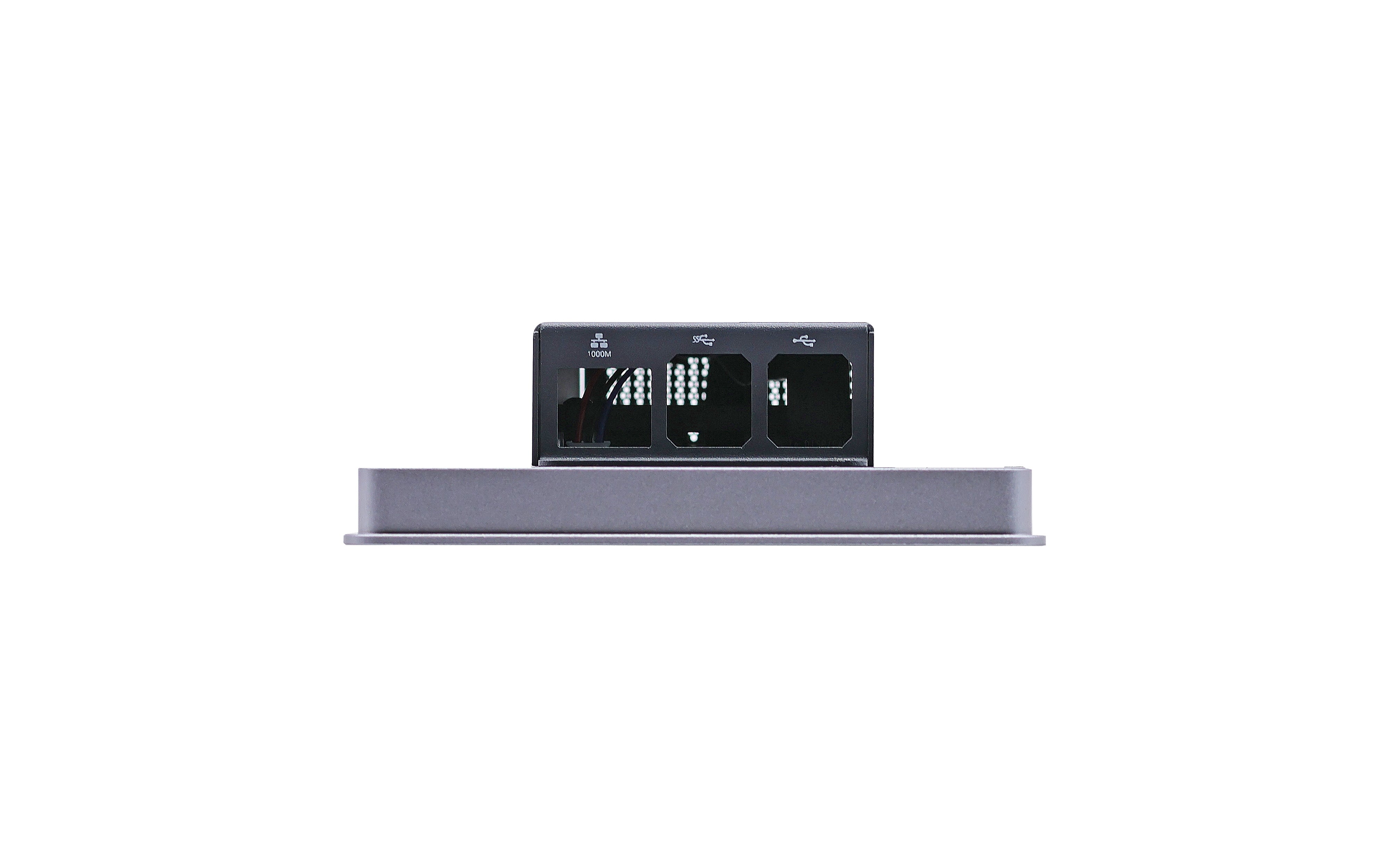

• USB 2.0: 2 x USB 2.0-Ports, Typ A-Anschluss, jeder Kanal unterstützt bis zu 480 Mbps
• USB 3.0: 2 x USB 3.0-Ports, Typ A-Anschluss, jeder Kanal unterstützt bis zu 5 Gbps
• 1000M Ethernet: 1 x Adaptive 10/100/1000M Ethernet-Port, RJ45-Anschluss. Ermöglicht den Netzwerkzugang.
• SD-Kartensteckplatz: 1 x MicroSD-Kartensteckplatz, unterstützt das Booten des Betriebssystems von der SD-Karte.

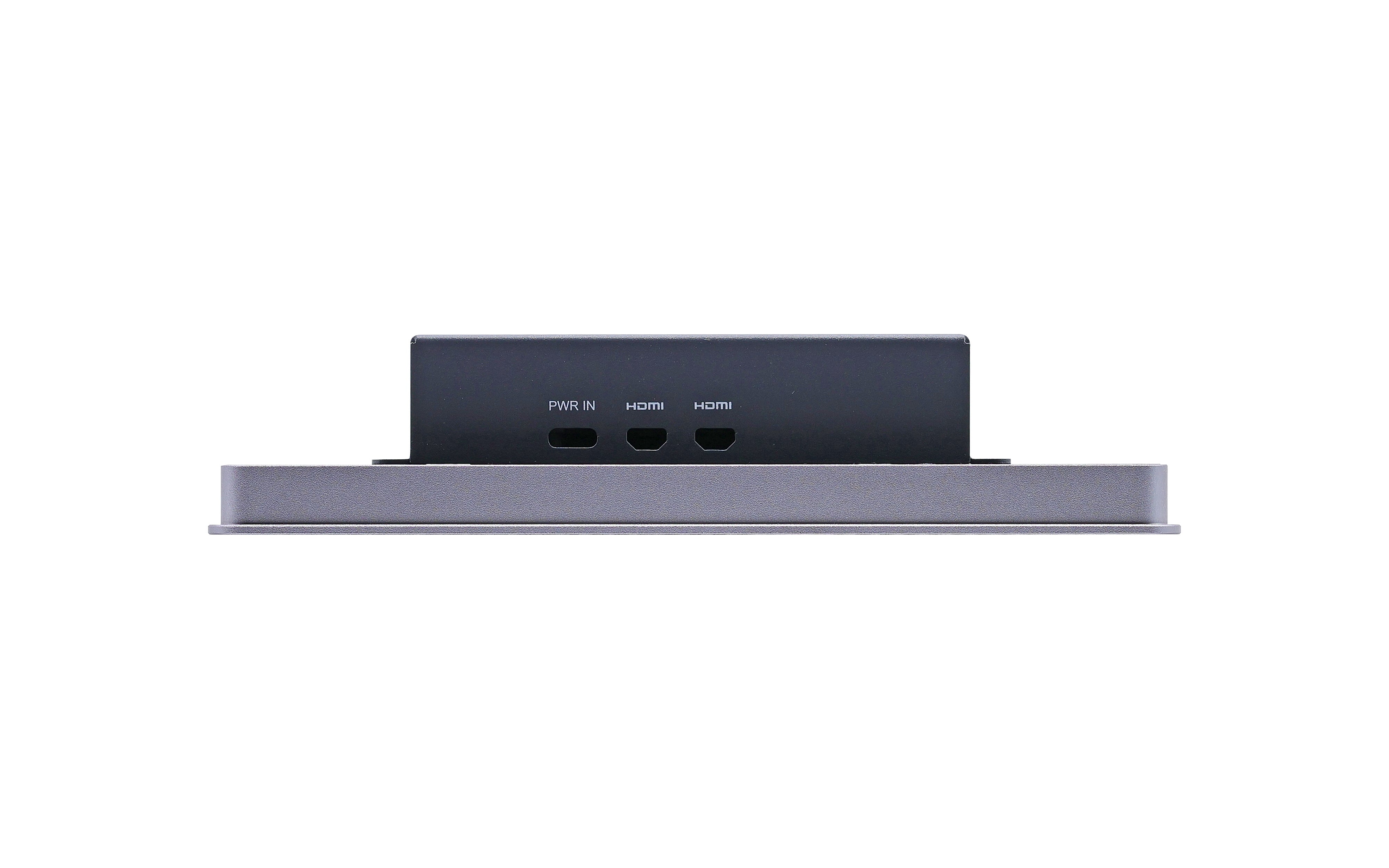

• HDMI: 2 x HDMI-Ports, Micro-HDMI-Anschluss, unterstützt 4K 60Hz.
• Stromversorgung: 1 x Stromeingangsport, USB-Typ-C-Anschluss, unterstützt 5V/5A DC.

Interne I/O

• PCIe: 1 x PCIe2.0-Port, für den Anschluss von Peripheriegeräten reserviert.
• PoE: 1 x PoE-Port, für den Anschluss eines PoE-Moduls reserviert.

LCD

• LCD-Größe: 7,0" TFT
• Auflösung: 1024 x 600
• Farben: 16,7 Millionen
• Aktive Fläche: 154,21 mm (H) x 85,92 mm (V)
• Hintergrundbeleuchtung: LED
• MTBF: >30000h
• Helligkeit: 400 cd/m²
• Kontrastverhältnis: 800:1
• Reaktionszeit: 30 ms
• Blickwinkel (CR ≥ 10): 85° (L)/85° (R)/85° (U)/85° (D)

Touchscreen

• Typ: Multi-Point kapazitiver Touchscreen
• Transparenz: ≥85％
• Verbindungsmethode: COF
• Controller-Schnittstelle: I2C
• Treiberunterstützung: Linux
• Multi-Touch: 10 Punkte
• Oberflächenhärte: 6H

Elektrische Eigenschaften

• Eingangsspannung: 5V DC
• Maximaler Stromverbrauch: 25W (Max)

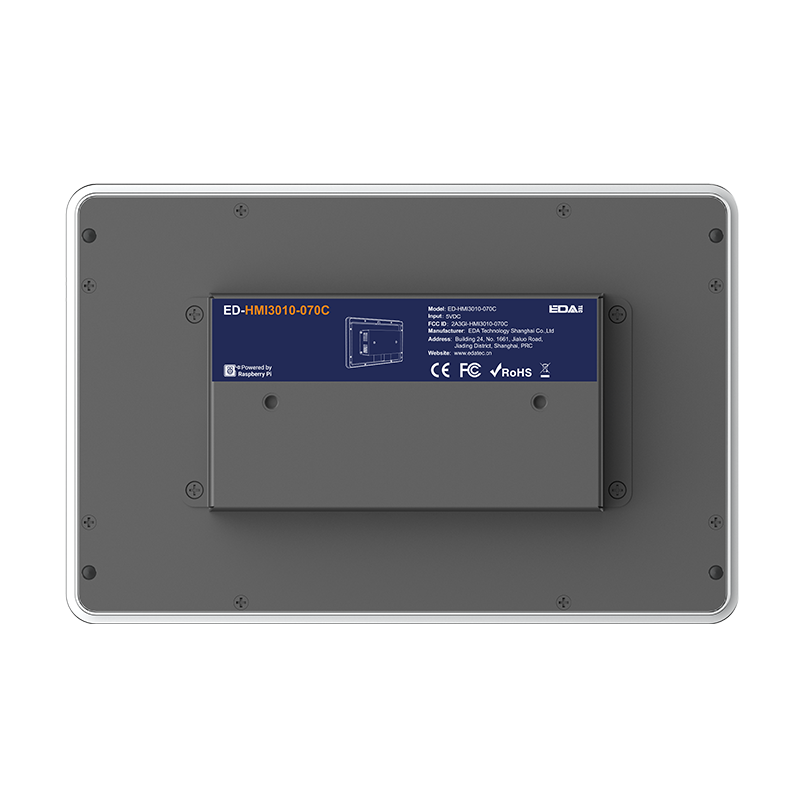

Mechanische Eigenschaften

• Abmessungen: 188 mm x 123 mm x 39 mm (BxTxH)
• Gewicht: Ca. 800g
• Installation: Einbau-Frontinstallation

Drahtlos

• Wi-Fi: Dual-Band 802.11ac Wi-Fi
• Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Umwelt- & Vorschriften

• Betriebstemperatur: -20℃ bis 60℃
• Lagertemperatur: -20℃ bis 60℃
• Umgebungsluftfeuchtigkeit: 5% ~ 95% (nicht kondensierend)
• Zertifizierungen:
  • FCC: FCC 47 CFR Teil 15 Unterabschnitt B
  • CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2






English Description

ED-HMI3010-070C is a 7-inch industrial Panel PC based on Raspberry Pi 5. The HMI does not come with a Raspberry Pi 5. A Raspberry Pi 5 must be purchased separately.

ED-HMI3010 Series Features

• CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
• RAM: 4GB/8GB LPDDR4 RAM optional
• Storage: 32GB/64GB SD Card optional
• Wireless: 2.4GHz & 5GHz dual-band WiFi and Bluetooth 5.0/BL
• HDMI: Dual 4Kp60 HDMI display outputs
• Interface: 1 x Gigabit Ethernet port, 2 x USB 3.0, 2 x USB 2.0
• Power Input: 5V DC via USB-C
• Camera: 8-megapixel front camera optional
• Operating Temperature: -20℃ to 60℃
• Mechanical: Aluminum CNC + sheet metal case, fanless design, excellent cooling performance

ED-HMI3010 Series Selection Guide

• Model No.: HMI3010-070C
• LCD Size: 7"
• Resolution: 1024x600
• Aspect Ratio: 16:9
• Colors: 16.7M
• Luminance (cd/m²): 400
• Viewing Angle (H/V): 160°/160°
• Multi-touch (points): 10
• Dimensions (mm): 188mm x 123mm x 39mm
• Weight (g): 800g

Specifications

System

• CPU: Broadcom BCM2712 2.4GHz quad-core 64-bit Arm Cortex-A76
• VPU: 4Kp60 HEVC decoder
• GPU: OpenGL ES 3.1 & Vulkan 1.2
• Memory: 4GB and 8GB LPDDR4X-4267 SDRAM optional
• Storage: 32GB and 64GB SD Card optional

Software

• Operating System:
  • Raspberry Pi OS (Desktop) 32-bit
  • Raspberry Pi OS (Lite) 32-bit
  • Raspberry Pi OS (Desktop) 64-bit
  • Raspberry Pi OS (Lite) 64-bit

Front I/O

• Camera: Built-in 8-megapixel front camera (optional)

Side I/O

• USB 2.0: 2 x USB 2.0 ports, Type A connector, each channel supports up to 480Mbps
• USB 3.0: 2 x USB 3.0 ports, Type A connector, each channel supports up to 5Gbps
• 1000M Ethernet: 1 x Adaptive 10/100/1000M Ethernet port, RJ45 connector. Provides network access.
• SD Card Slot: 1 x MicroSD card slot, supports booting the OS from SD card.
• HDMI: 2 x HDMI ports, Micro HDMI connector, supporting 4K 60Hz.
• Power: 1 x power input port, USB Type-C connector, supporting 5V/5A DC.

Internal I/O

• PCIe: 1 x PCIe 2.0 port, reserved for connecting peripherals.
• PoE: 1 x PoE port, reserved for connecting PoE module.

LCD

• LCD Size: 7.0" TFT
• Resolution: 1024 x 600
• Colors: 16.7M
• Active Area: 154.21mm (H) x 85.92mm (V)
• Backlight: LED
• MTBF: >30000h
• Luminance: 400 cd/m²
• Contrast Ratio: 800:1
• Response Time: 30ms
• Viewing Angle (CR ≥ 10): 85° (L)/85° (R)/85° (U)/85° (D)

Touch Screen

• Type: Multi-point capacitive touch screen
• Transmittance: ≥85％
• Connection Method: COF
• Controller Interface: I2C
• Driver Support: Linux
• Multi-touch: 10 points
• Surface Hardness: 6H

Electrical Characteristics

• Input Voltage: 5V DC
• Maximum Power Consumption: 25W (Max)

Mechanical Characteristics

• Dimensions: 188mm x 123mm x 39mm (WxDxH)
• Weight: About 800g
• Installation: Embedded front installation

Wireless

• Wi-Fi: Dual-band 802.11ac Wi-Fi
• Bluetooth: Bluetooth 5.0 / Bluetooth Low Energy (BLE)

Environmental & Regulatory

• Operating Temperature: -20℃ to 60℃
• Storage Temperature: -20℃ to 60℃
• Ambient Humidity: 5% ~ 95% (non-condensing)
• Certifications:
  • FCC: FCC 47 CFR Part 15 Subpart B
  • CE: EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3, EN 55032/EN 55035, EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52, EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
