Übersicht

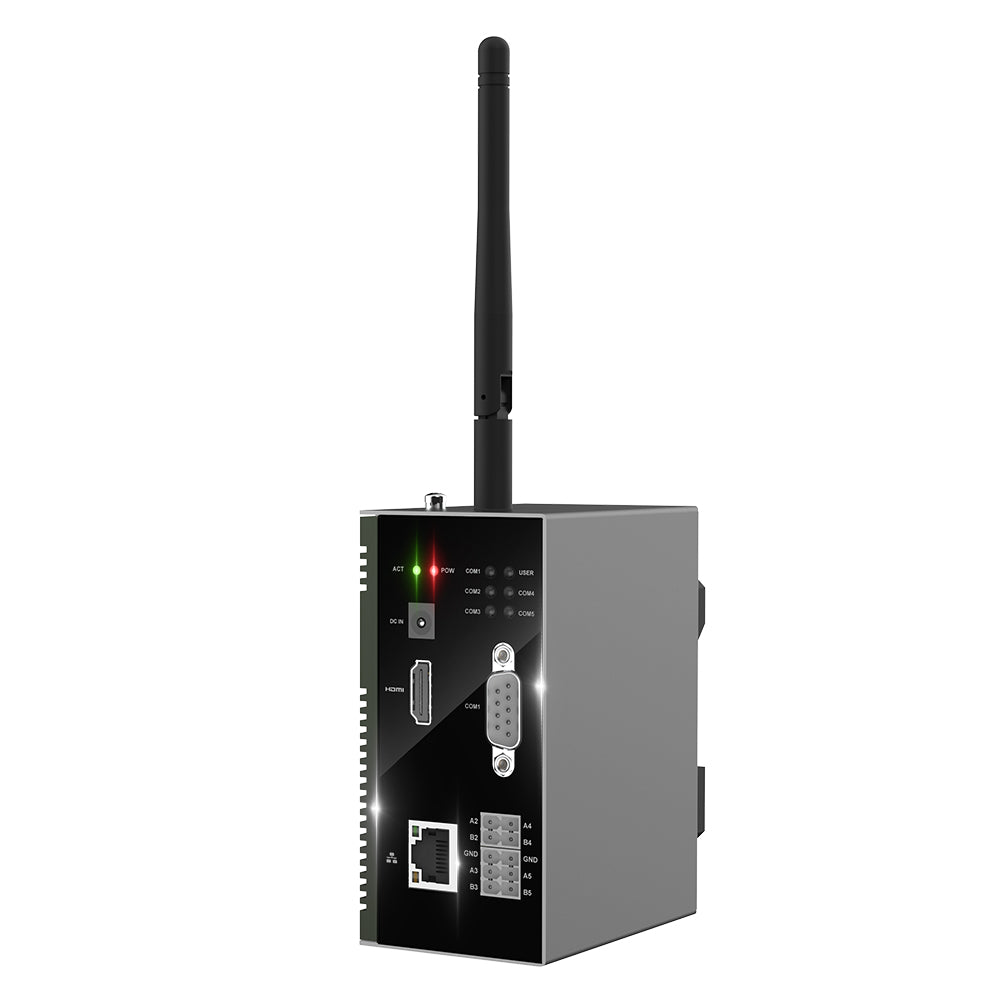

Die ED-IPC2400-Serie ist ein auf dem Raspberry Pi CM4 basierter Computer für industrielle Anwendungsszenarien.
Eigenschaften
- Broadcom BCM2711 4-Kern Cortex-A72 64-Bit-Prozessor
- Bis zu 8GB LPDDR4 RAM und 32GB eMMC
- LAN-Port-Geschwindigkeit unterstützt bis zu 1 Gbps
- Unterstützt 1 x RS232 (optional 2-Kanal oder 3-Kanal) und 2 x RS485 (optional 3-Kanal oder 4-Kanal)
- USB 3.0 Schnittstelle unterstützt Geschwindigkeit bis zu 5 Gbps
- 2,4GHz & 5GHz WiFi und Bluetooth drahtloser Modus
- Unterstützt Micro-SD-Karte, integrierte RTC, EEPROM und Verschlüsselungschip
- 9V~28V Weitbereichsspannungseingang mit Überstrom-, Überspannungs- und Verpolungsschutz

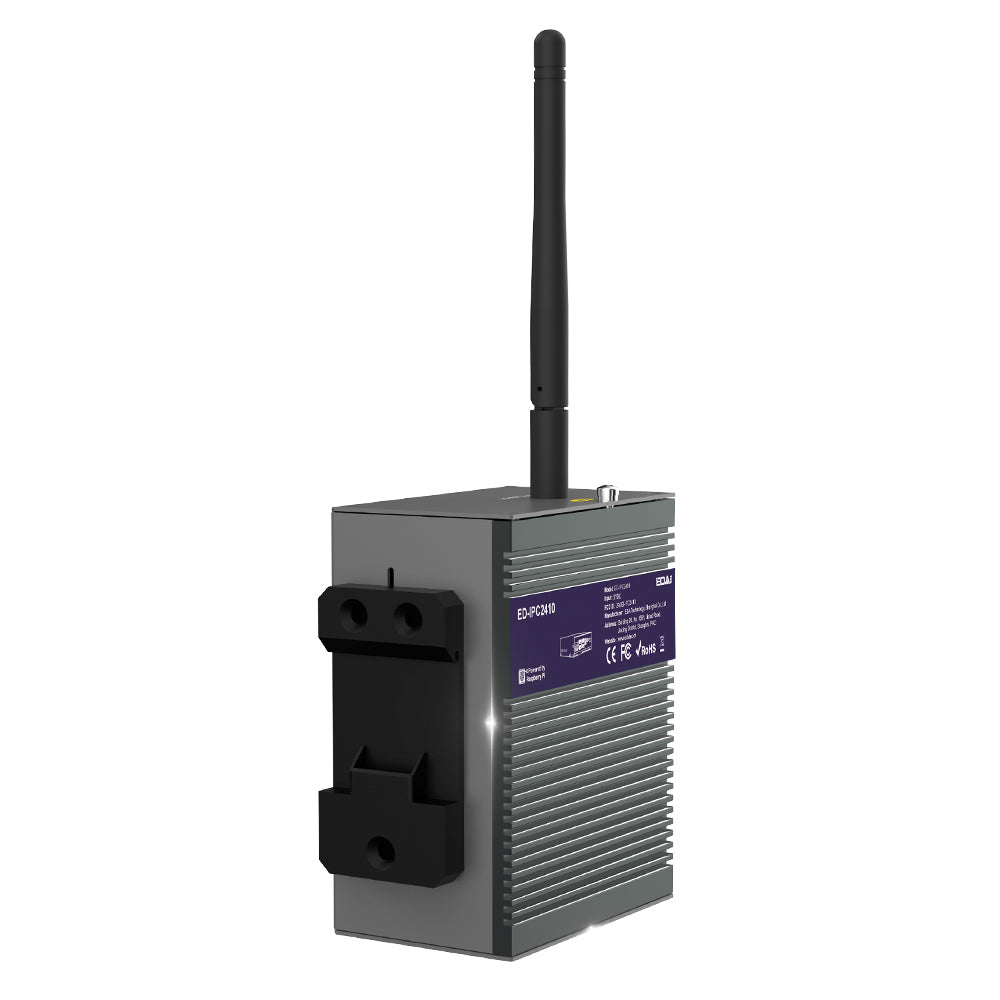

- Hochwertiges Metallgehäuse, unterstützt DIN-Schienenmontage
Spezifikationen
IPC2400 Serienmerkmale
Funktion | Parameter
CPU | Broadcom BCM2711, Quad-Core Cortex-A72 (ARM v8) 64-Bit SoC @ 1,5GHz
RAM | 1GB/2GB/4GB/8GB LPDDR4 RAM optional
Speicher | 8GB/16GB/32GB eMMC optional, unterstützt gleichzeitig Micro-SD-Karte
Kabellos | 2,4 GHz und 5,0 GHz IEEE 802.11b/g/n/ac Wireless LAN, Bluetooth 5.0, BL
Schnittstelle | 1 x Gigabit Ethernet, 1 x HDMI Typ A, 2 x USB 3.0, 1 x USB 2.0, mehrere RS232 & RS485
Stromeingang | DC 9V~28V mit Verpolungsschutz, Überspannungs- & Überstromschutz, DC-Anschluss & Phoenix-Anschluss optional, PoE optional
Weitere | RTC mit CR1220-Batterie, EEPROM und Verschlüsselungschip, Buzzer, Reset-Taste, 8 x LED-Anzeigen, Audioausgang & Mikrofon optional
Betriebstemperatur | -25℃~60℃
Mechanisch | 103mm(B) x 80mm(T) x 35mm(H)
100mm x 80mm x 5mm Aluminium-Kühlkörper, CNC-gefräst
Ausgezeichnete Kühlleistung, DIN-Schienenmontage
English Description
Overview
The ED-IPC2400 series is a Raspberry Pi CM4-based computer designed for industrial application scenarios.
Features
- Broadcom BCM2711 4-core Cortex-A72 64-bit processor
- Up to 8GB LPDDR4 RAM and 32GB eMMC
- LAN port speed supports up to 1 Gbps
- Supports 1 x RS232 (optional 2-channel or 3-channel) and 2 x RS485 (optional 3-channel or 4-channel)
- USB 3.0 interface supports speeds up to 5 Gbps
- 2.4GHz & 5GHz WiFi and Bluetooth wireless mode
- Supports Micro SD Card, integrated RTC, EEPROM, and encryption chip
- 9V~28V wide-voltage power input with overcurrent, overvoltage, and reverse connection protection
- High-quality metal casing, supports DIN-rail mounting
Specifications
IPC2400 Series Features
Function | Parameters
CPU | Broadcom BCM2711, quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
RAM | 1GB/2GB/4GB/8GB LPDDR4 RAM optional
Storage | 8GB/16GB/32GB eMMC optional, supports Micro-SD Card at the same time
Wireless | 2.4 GHz and 5.0 GHz IEEE 802.11b/g/n/ac wireless LAN, Bluetooth 5.0, BL
Interface | 1 x Gigabit Ethernet, 1 x HDMI Type A, 2 x USB 3.0, 1 x USB 2.0, multiple RS232 & RS485
Power Input | DC 9V~28V with reverse polarity, overvoltage & overcurrent protection, DC Jack & Phoenix Connection optional, PoE optional
Other | RTC with CR1220 battery, EEPROM and encryption chip, Buzzer, Reset button, 8 x LED indicators, Audio output & Microphone optional
Operating Temperature | -25℃~60℃
Mechanical | 103mm(W) x 80mm(D) x 35mm(H)
100mm x 80mm x 5mm aluminum heatsink by CNC cut
Excellent cooling performance, DIN-rail mounting
