LiPo Amigo (LiPo/LiIon Battery Charger)

SKU: PIM611
EAN / Barcode:
Delivery time: Ready for shipment immediately, delivery time 1-2 days

Price:
Sale price6,79 €

Tax included Shipping calculated at checkout

Stock:
In stock

Description

Eine Reihe von kompakten, praktischen USB-C-LiPo/LiIon-Akkuladegeräten, die sich perfekt für die Versorgung hungriger Akkus eignen.

In den letzten Wochen hat Pimoroni im Piraten-Hauptquartier viel Zeit damit verbracht, Möglichkeiten zum Aufladen der Batterien für unsere Dachs 2040er und Pimoroni hat sich alle möglichen schrecklichen Lösungen einfallen lassen. Die gute Nachricht ist, dass Sie sich nicht mit fragwürdigen Resten von Prototypen begnügen müssen, denn Pimoroni  hat einige unkomplizierte, kleine LiPo-Akku-Ladegeräte die genau die Richtigen für den Job sind.

LiPo-Amigo ist eine briefmarkengroße Platine mit einem USB-C-Anschluss an einem Ende und einem JST-PH-Anschluss am anderen Ende, so dass Sie einen LiPo- oder LiIon-Akku anschließen können. Zwischen den beiden befindet sich eine auffällige rote LED, die aufleuchtet, wenn der Akku geladen wird. Ganz einfach!

LiPo Amigo Pro ist etwas größer und hat einige zusätzliche Tricks in petto. Es hat zwei JST-PH-Anschlüsse, so dass Sie Laden Sie Ihren Akku auf und betreiben Sie Ihr Gerät gleichzeitig (und schaltet nahtlos zwischen USB- und Batteriebetrieb um). Außerdem verfügt es über eine Ein-/Ausschalttaste und einen zusätzlichen eingebauten Batterieschutz.

Beide sind kompatibel mit jedem unserer LiPo , LiIon oder hohe Kapazität LiIon Batterien ( Batterien sind separat erhältlich ).

Eigenschaften

  • MCP73831-Ladegerät mit 200mA* Ladestrom ( datenblatt )
  • USB-C-Anschluss für die Stromversorgung
  • 2-poliger JST-PH-Stecker zum Anschließen eines LiPo/LiIon-Akkus
  • LED-Ladung
  • XB6096I2S Batterieschutzvorrichtung ( datenblatt ) ( Nur Profi )
  • Zusätzlicher 2-poliger JST-PH-Anschluss für die Stromversorgung eines bis zu 4,2 V toleranten Geräts** ( Nur Profi )
  • Ein-/Ausschalttaste und zugehörige LED ( Nur Profi )
  • Wird vollständig montiert geliefert.
  • LiPo Amigo Schaltplan
  • LiPo Amigo Pro Schaltplan

Obligatorische LiPo-Warnung

LiPo- und LiIon-Akkus können gefährlich sein, wenn sie nicht mit Respekt behandelt werden! Sie sollten nur LiPo-Amigo-Boards zum Laden von 3,7-V-LiPo- oder LiIon-Akkus verwenden und sicherstellen, dass jedes Projekt, an dem LiPos beteiligt sind, ausreichend vor Verbeulen, Verbiegen, Durchstoßen oder Zerquetschen geschützt ist.

Pimoroni  empfiehlt, nur LiPo-Akkus zu verwenden, die über einen internen Schutz gegen Überladung, Überentladung und Kurzschluss verfügen (alle von uns angebotenen Akkus verfügen über diesen Schutz).

Wenn Sie eine anderswo gekaufte Batterie verwenden, vergewissern Sie sich, dass die Polarität der Drähte mit den Markierungen auf unserer Platine übereinstimmt, bevor Sie sie einstecken!

Anmerkungen

  • Abmessungen: LiPo Amigo - 26 x 21 x 7 mm, LiPo Amigo Pro- 36 x 23 x 7 mm (LxBxH, inklusive Stecker)
  • * Die mit FAST CHARGE gekennzeichneten Pads auf der Rückseite können mit Lötzinn überbrückt werden, um das Laden mit bis zu 500mA (statt der standardmäßigen 200mA) zu ermöglichen. Tun Sie dies nicht, wenn Sie eine ungeschützte Batterie verwenden.
  • Die mit NO PROTECT gekennzeichneten Pads können überbrückt werden, um den Akkuschutz-IC des LiPo Amigo Pro zu deaktivieren (no protec, only attac).
  • ** Sie sollten den DEVICE-Anschluss des LiPo Amigo Pro nur für die Stromversorgung von Geräten verwenden, die bis zu 4,2 V vertragen - das ist die mögliche Spannung, die von einem voll geladenen LiPo geliefert werden kann. Schließen Sie keine Geräte wie micro:bits an, die nicht mit LiPo-Spannungen umgehen können!
  • Um Ihr Gerät mit dem LiPo Amigo Pro zu verbinden, empfehlen wir Folgendes JST-PH Kabelmontage (erfordert Löten).
  • Da wir es hassen, ungenutzten Platz auf unseren Platinen zu lassen, haben wir eine Reihe von anderen Steckverbindern herausgesucht, an die Sie vielleicht etwas anlöten können. An die mit einer LED markierten Anschlüsse kann eine externe LED angeschlossen werden, die den Lade- oder Ein/Aus-Status anzeigt - nützlich, wenn du dein Ladegerät in ein Gehäuse einbaust. Die mit SW gekennzeichneten Stiftleisten können verwendet werden, um einen externen Ein/Aus-Schalter zum LiPo Amigo Pro hinzuzufügen.

English Description

A range of compact, convenient USB-C LiPo/LiIon battery chargers, perfect for feeding hungry batteries.

Pimoroni has spent quite a lot of time at Pirate HQ over the last few weeks figuring out ways to charge up batteries for Pimoronis Badger 2040s, and have come up with all sorts of horrible solutions. Good news though - you won't have to make do with dubious bits of left over prototype, because we've made some straightforward, small LiPo battery chargers that are just the job.

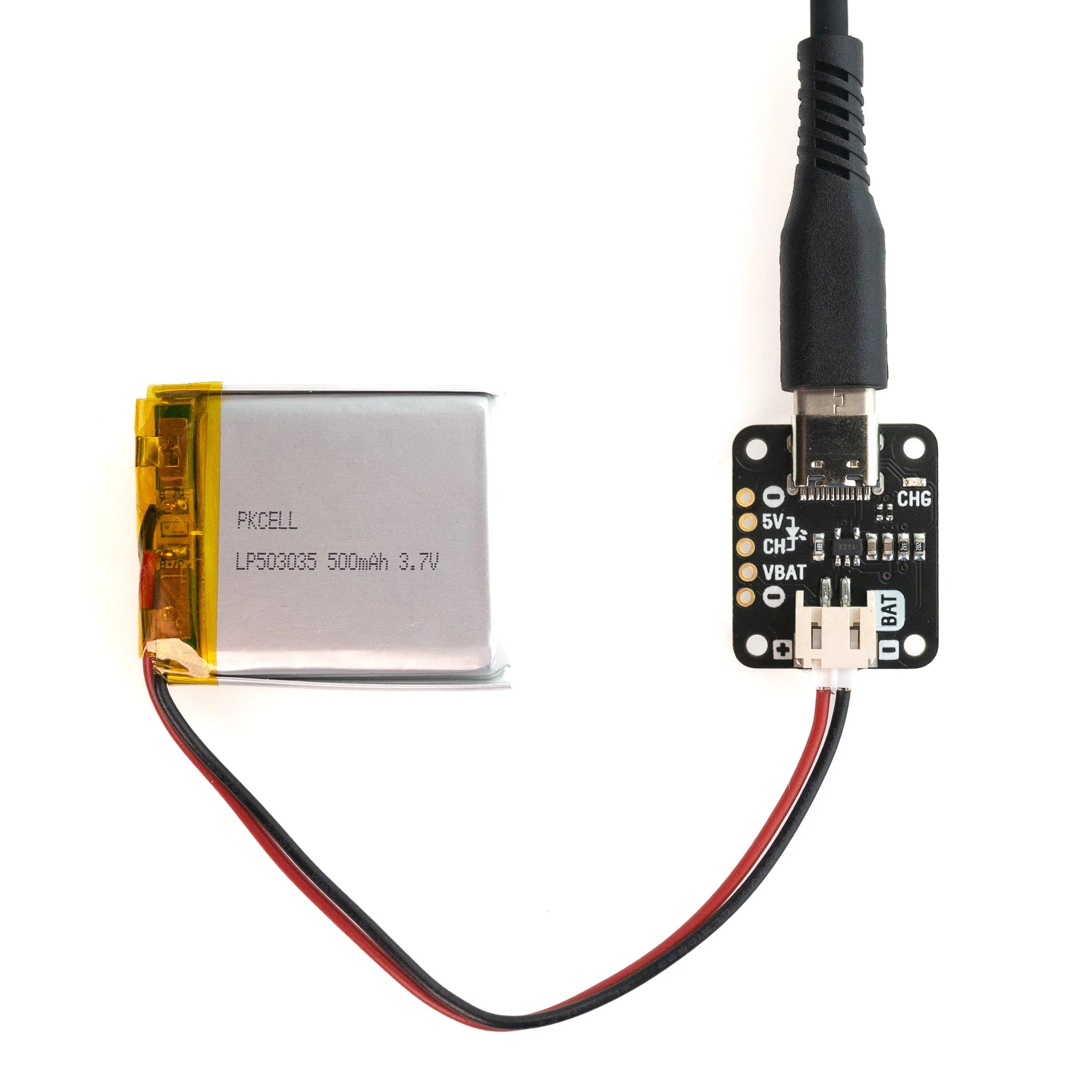

LiPo Amigo is a stamp sized board with a USB-C connector on one end and a JST-PH connector at the other so you can plug in a LiPo or LiIon battery. Betwixt the two, you can find a perky red LED that will light up to tell you when battery charging is happening. Simples!

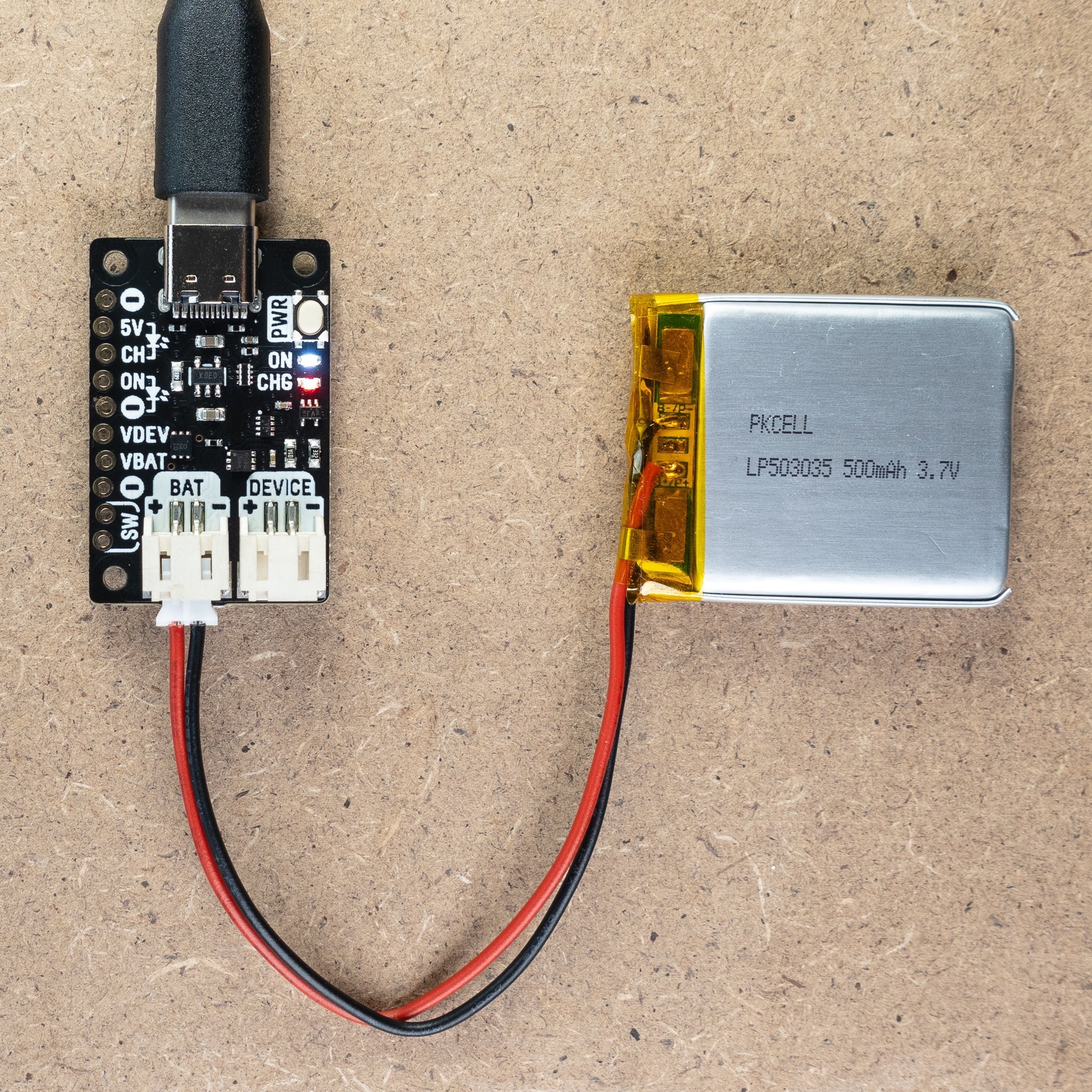

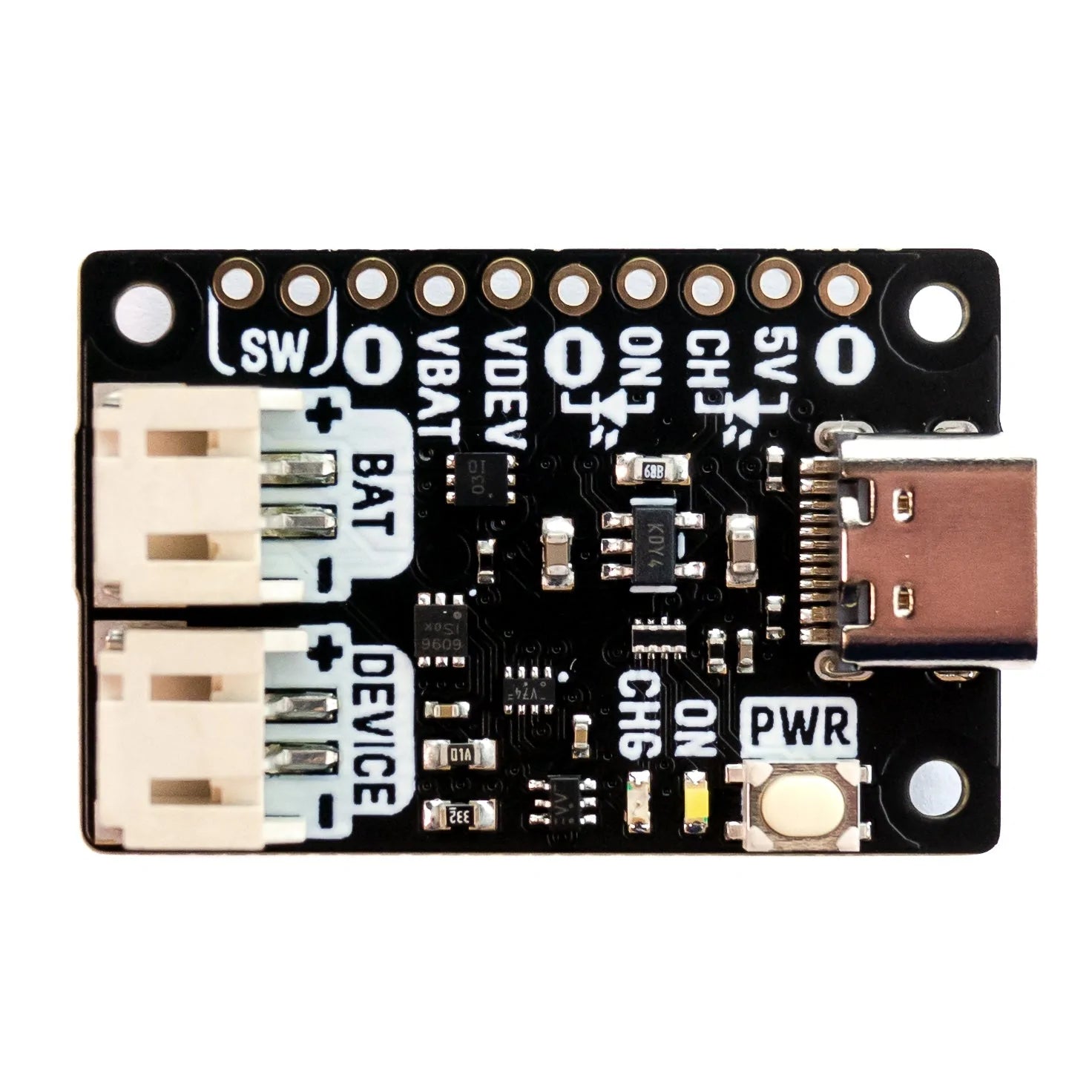

LiPo Amigo Pro is a bit larger and has some additional tricks up its sleeves. It's got two JST-PH connectors so you can charge your battery and power your device at the same time (and switch seamlessly between USB and battery power). It also has a power on/off button and extra built in battery protection.

Both are compatible with any of our LiPo, LiIon or high capacity LiIon batteries (batteries are sold separately).

Features

  • MCP73831 charger with 200mA* charging current (datasheet)
  • USB-C connector for power
  • 2 pin JST-PH connector for plugging in a LiPo/LiIon battery
  • Charge LED
  • XB6096I2S battery protector (datasheet) (Pro only)
  • Additional 2 pin JST-PH connector for powering an up to 4.2V tolerant device** (Pro only)
  • Power on/off button and associated LED (Pro only)
  • Comes fully assembled.
  • LiPo Amigo schematic
  • LiPo Amigo Pro schematic

Obligatory LiPo warning

LiPo and LiIon batteries can be dangerous if not treated with respect! You should only use LiPo Amigo boards to charge 3.7V LiPo or LiIon batteries, and you should make sure that any project involving LiPos is sufficiently protected from being dented, bent, punctured or crushed.

Pimoroni  recommends only using LiPo batteries that have own internal protection against overcharge, over discharge and short circuits (all the ones we sell do).

If you're using a battery bought from elsewhere, make sure the polarity of the wires matches the markings on our board before you plug it in!

Notes

  • Measurements: LiPo Amigo - 26 x 21 x 7 mm, LiPo Amigo Pro- 36 x 23 x 7 mm (LxWxH, including connectors)
  • * The pads on the back labelled FAST CHARGE can be bridged with solder to allow charging at up to 500mA (instead of the default 200mA). Don't do this if you're using an unprotected battery.
  • The pads marked NO PROTECT can be bridged to disable the battery protection IC on LiPo Amigo Pro (no protec, only attac).
  • ** You should only use the DEVICE connector on LiPo Amigo Pro for powering devices that can handle up to 4.2V - that's the potential voltage that can be supplied by a fully charged LiPo. Don't plug in things like micro:bits that can't deal with LiPo voltages!
  • For connecting your device to LiPo Amigo Pro, we'd suggest using this JST-PH wire assembly (requires soldering).
  • Because we hate leaving unused space on our PCBs, we've broken out a bunch of other headers that you might find it useful to solder things up to. The ones marked with an LED can be used to connect up an external LED to show charging or on/off status - useful if you're building your battery charger into an enclosure. The headers marked SW can be used to add an external on/off switch to LiPo Amigo Pro.
