SIM7020E NB-IoT HAT - Waveshare
Übersicht

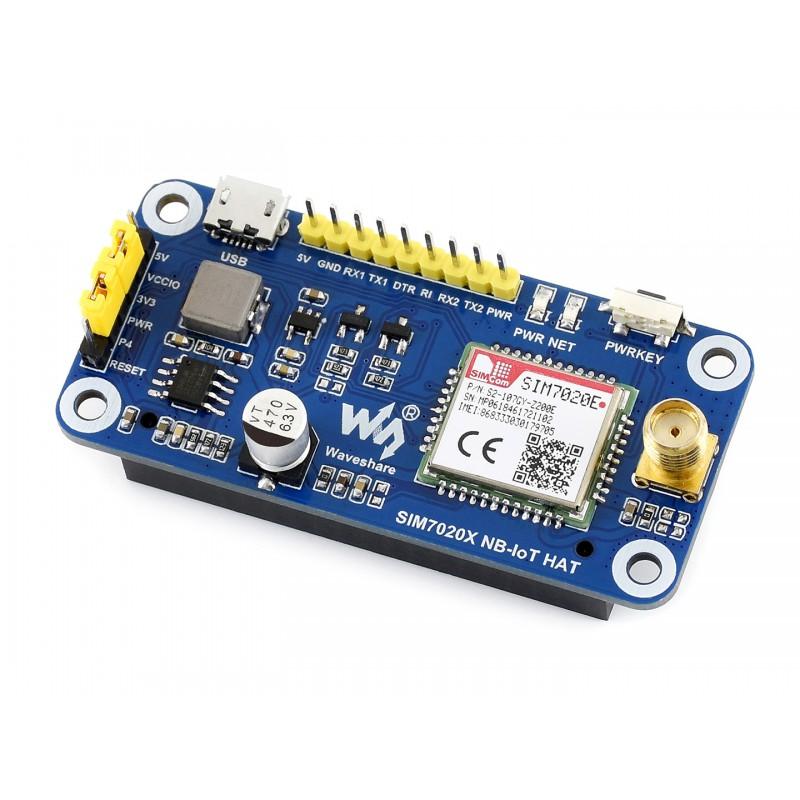

Dies ist ein NB-IoT (NarrowBand-Internet der Dinge) HAT für Raspberry Pi, gesteuert über serielle AT-Befehle, unterstützt Kommunikationsprotokolle wie LWM2M/COAP/MQTT, etc. Aufgrund der Vorteile der geringen Verzögerung, des geringen Stromverbrauchs, der niedrigen Kosten und der großen Reichweite ist es die ideale Wahl für IoT-Anwendungen wie intelligente Instrumente, Asset-Tracking, Fernüberwachung usw.
Merkmale

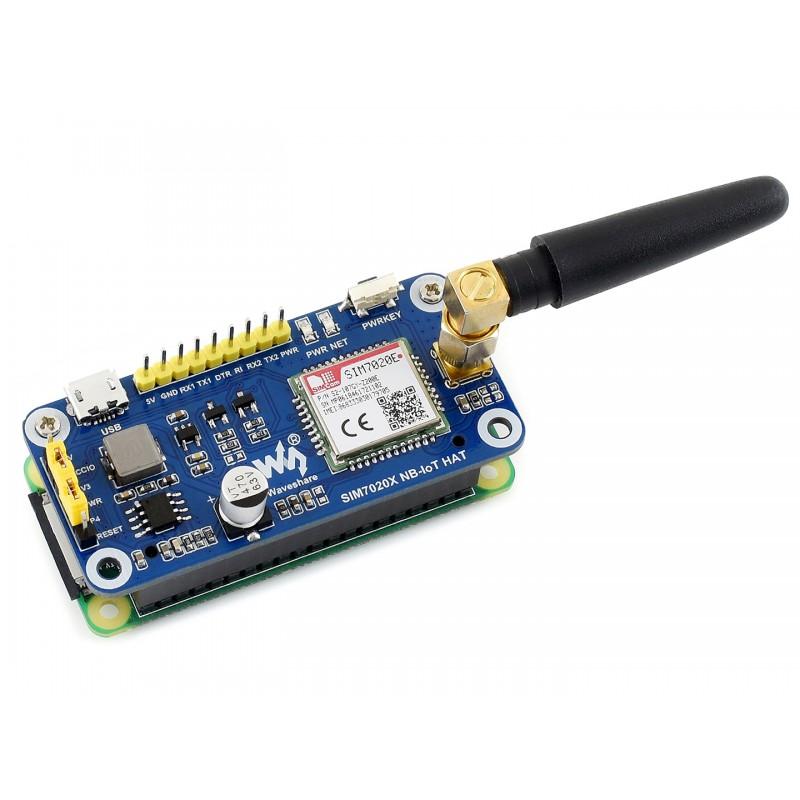

- Raspberry Pi-Konnektivität, kompatibel mit jeder Revision
- Unterstützt Kommunikationsprotokolle wie LWM2M/COAP/MQTT/TCP/UDP/HTTP/HTTPS, etc.
- Onboard USB-Schnittstelle, für Stromversorgung ODER Debugging
- Breakout UART-Steuerpins, zum Anschluss an Host-Boards wie Arduino/STM32
- Onboard-Spannungsübersetzer, standardmäßig 3,3 V, kann über einen Jumper auf 5 V umgeschaltet werden

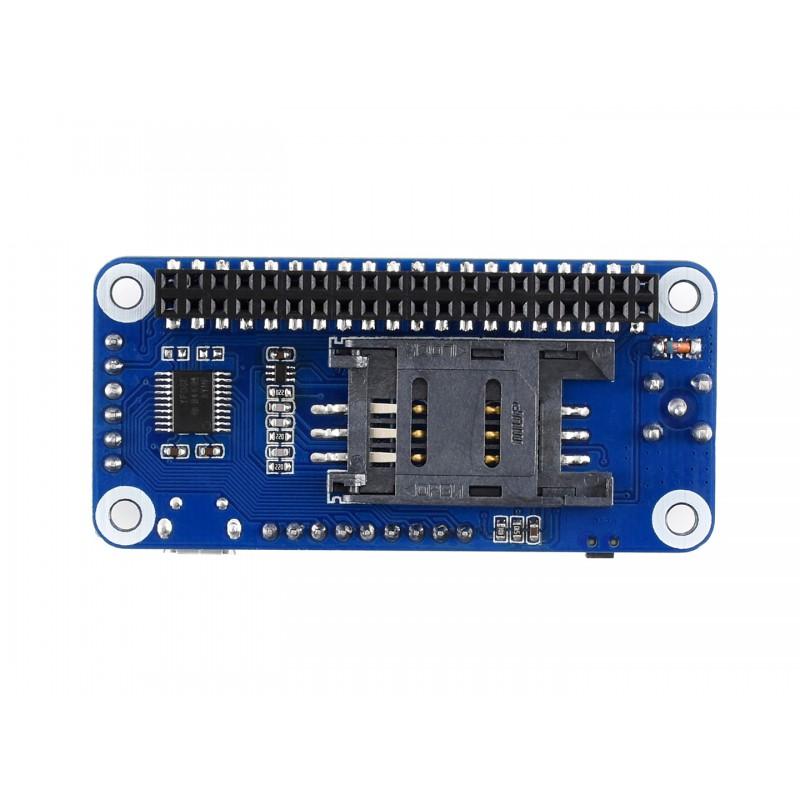

- SIM-Kartensteckplatz, unterstützt NB-IoT spezifische Karte
- 2x LED-Anzeigen, einfach zu überwachen den Arbeitsstatus
- Baudrate: 300bps~921600bps (115200bps standardmäßig)
- Steuerung über AT-Befehle (V.25TER, 3GPP TS 27.007, und SIMCOM AT-Befehle)
- Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Arduino/STM32/Python)
Spezifikationen der Kommunikation
- Band
- FDD-LTE B1/B3/B5/B8/B20/B28
- Datenrate
- Uplink≤62.5Kbps
- Downlink≤26.15Kbps
- SMS
- Textmodus und PDU-Modus (abhängig von der NB-Karte)
Allgemeine Spezifikationen
- Spannungsversorgung: 5V
- Logikpegel: 5V/3,3V (standardmäßig 3,3V)
- Gesamtstrom (Leerlaufmodus): ~18mA
- Einzelner Modulstrom (VBAT=3.3V):
- Idle-Modus: 5,6mA
- Schlafmodus: 0,4mA
- PSM-Betrieb: 5uA
- eDRX-Modus: 70uA (eDRX=655.36s)

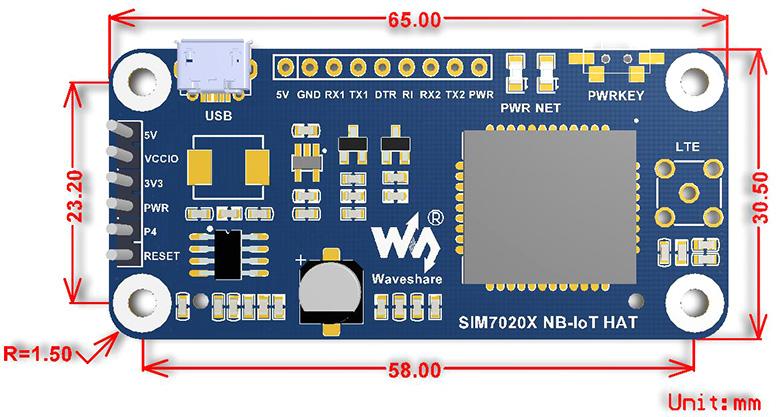

- Abmessungen: 30.5mm x 65.0mm
Paket Inhalt
- SIM7020E NB-IoT HAT (1 Stück)

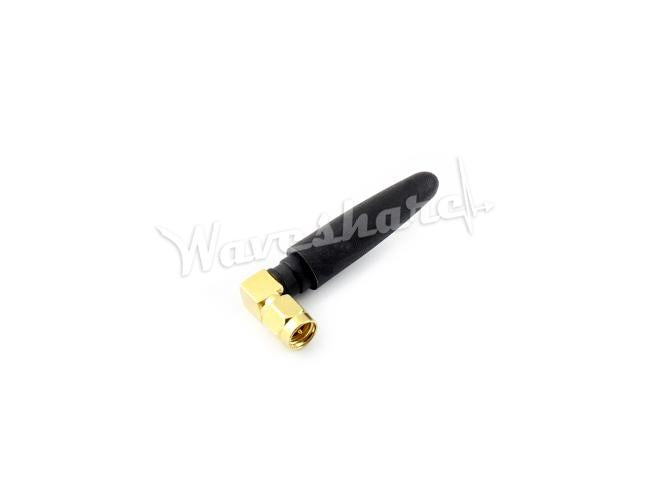

- Antenne (1)

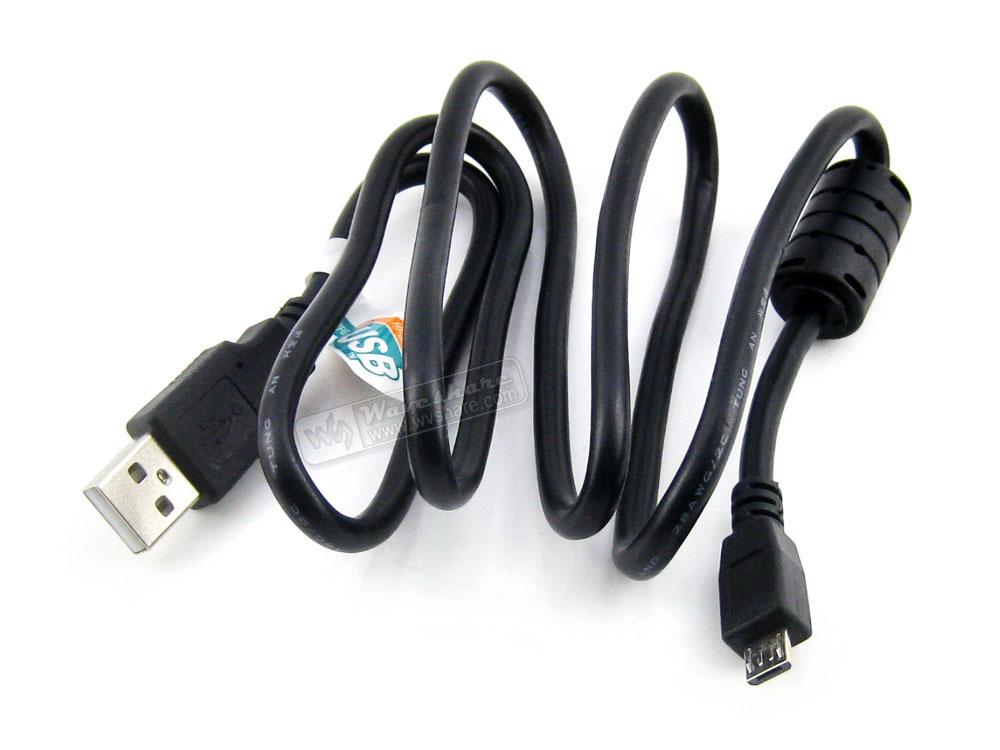

- USB Typ A Stecker auf Micro Stecker Kabel x1

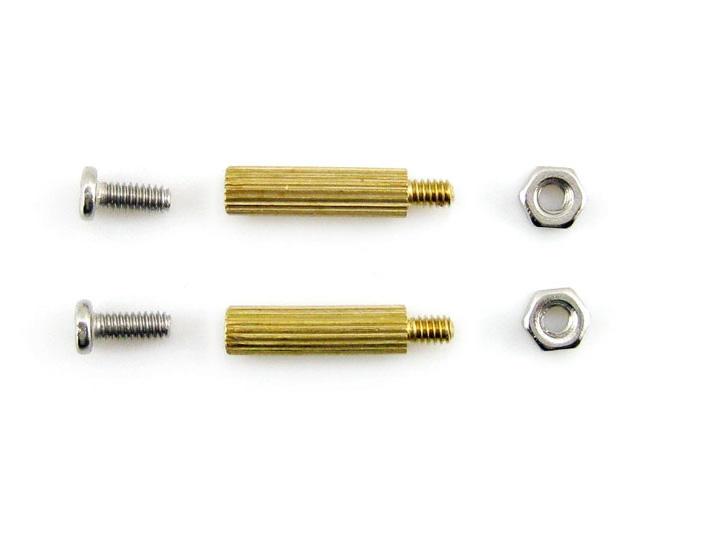

- RPi Schraubenpaket (2 Stück) x1
Ressourcen für die Entwicklung
http://www.waveshare.com/wiki/SIM7020E_NB-IoT_HAT
English Description
SIM7020E NB-IoT HAT - Waveshare
Overview
This is an NB-IoT (NarrowBand-Internet of Things) HAT for Raspberry Pi, controlled via serial AT commands, supports communication protocols like LWM2M/COAP/MQTT, etc. Due to the advantages of low delay, low power, low cost, and wide coverage, it is the ideal choice for IoT applications such as intelligent instruments, asset tracking, remote monitoring, and so on.
Features
- Raspberry Pi connectivity, compatible with any revision
- Supports communication protocols such as LWM2M/COAP/MQTT/TCP/UDP/HTTP/HTTPS, etc.
- Onboard USB interface, for power supply OR debugging
- Breakout UART control pins, to connect with host boards like Arduino/STM32
- Onboard voltage translator, 3.3V by default, allows to be switched to 5V via onboard jumper
- SIM card slot, supports NB-IoT specific card
- 2x LED indicators, easy to monitor the working status
- Baudrate: 300bps~921600bps (115200bps by default)
- Control via AT commands (V.25TER, 3GPP TS 27.007, and SIMCOM AT Commands)
- Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32/Python)
Communications Specifications
- Band
- FDD-LTE B1/B3/B5/B8/B20/B28
- Data rate
- Uplink≤62.5Kbps
- Downlink≤26.15Kbps
- SMS
- Text mode and PDU mode (depends on the NB card)
General Specifications
- Power supply: 5V
- Logic level: 5V/3.3V (3.3V by default)
- Overall current (idle mode): ~18mA
- Single module current (VBAT=3.3V):
- Idle mode: 5.6mA
- Sleep mode: 0.4mA
- PSM mode: 5uA
- eDRX mode: 70uA (eDRX=655.36s)
- Dimension: 30.5mm x 65.0mm
Package Content
- SIM7020E NB-IoT HAT x1
- Antenna x1
- USB type A plug to micro plug cable x1
- RPi screws pack (2pcs) x1
Development Resources
