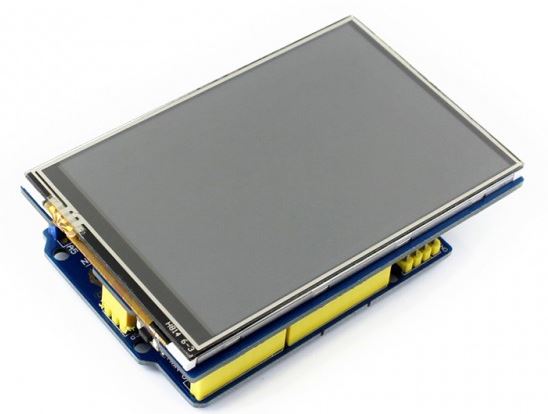

Waveshare 13506 - 3,5-Zoll-Touch-LCD-Abschirmung - kompatibel mit Arduino

WaveshareSKU: wav.13506
Delivery time: 1-2 days
1 review

Price:
Sale price26,99 €

Shipping calculated at checkout

3,5-Zoll-Touch-LCD-Abschirmung - kompatibel mit Arduino - Waveshare

Beschreibung

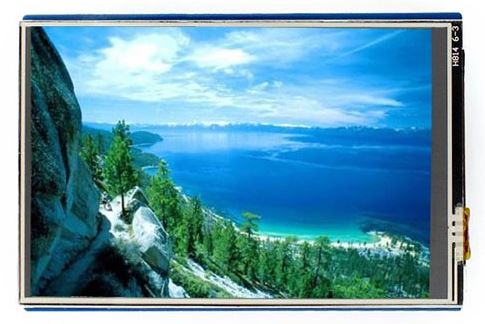

  • Touchscreen-TFT-LCD, 3,5 Zoll, Auflösung 480x320

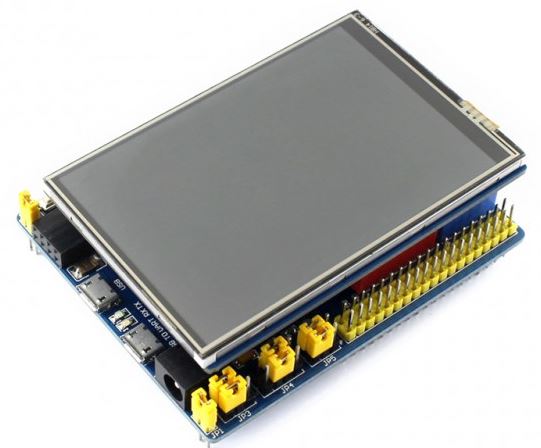

  • Standard-Arduino-Schnittstelle, kompatibel mit Entwicklungsboards wie: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
  • Eigenständiger Onboard-Touch-Controller, bessere Berührbarkeit als Lösungen, die AD-Pins direkt für die Touch-Steuerung verwenden
  • PWM-Hintergrundbeleuchtungssteuerung, ermöglicht es, die Hintergrundbeleuchtung auf ein komfortables Niveau einzustellen
  • Micro SD-Steckplatz, bietet eine einfache Möglichkeit, Fotos für die Anzeige zu speichern
  • Über SPI gesteuert, werden nur wenige Arduino-Pins verwendet
  • Wird mit STM32- und Arduino-Beispielen geliefert, praktisch für die Portierung

Schlüssel-Parameter

  • LCD-TypP: TFT
  • LCD-Schnittstelle: SPI
  • LCD-Steuergerät: ILI9486
  • Berührungsbildschirmtyp: Widerstandsfähig
  • Berührungsbildschirmtyp-Steuerung: XPT2046
  • Farben: RGB, 65K Farben
  • Auflösung: 480x320 (Pixel)
  • Seitenverhältnis: 8:5
  • E/A-Spannung: 3,3 V/5 V

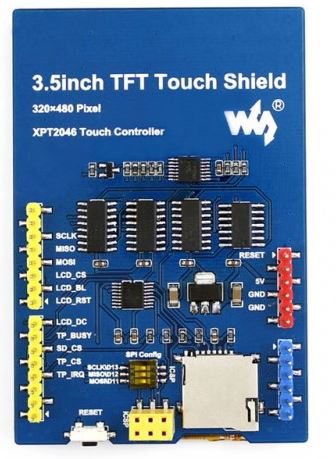

Schnittstelle

SYMBOL ARDUINO / NUCLEO PIN Beschreibung
5V 5V 5V Leistungsaufnahme
GND  GND  Masse
SCLK  D13  SPI-Uhr
MISO  D12  SPI-Dateneingabe
MOSI  D11  SPI-Dateneingabe
LCD_CS D10  LCD-Chip auswählen
LCD_BL D9 LCD-Hintergrundbeleuchtung
LCD_RST  D8  LCD-Rückstellung
LCD_DC  D7 LCD-Daten/Befehlsauswahl
TP_BUSY  D6 Touchpanel besetzt
SD_CS  D5 Micro SD-Karten-Chip auswählen
TP_CS  D4 Touchpanel-Chip-Auswahl
TP_IRQ  D3 Unterbrechung des Touchpanels



Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield

Lieferumfang

  • 3,5-Zoll-TFT-Touch-Abdeckung x1









English Description

- Touchscreen TFT LCD, 3,5 inch, resolution 480x320
- Standard Arduino interface, compatible with development boards like: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO.
- Standalone onboard touch controller, better touchability than solutions that use AD pins directly for touch control
- PWM backlight control, allows to adjust the backlight to a comfortable level
- Micro SD slot, provides an easy way to save photos for display
- Controlled by SPI, only a few Arduino pins are used
- Comes with STM32 and Arduino examples, convenient for porting

Key parameters

- LCD typeP: TFT
- LCD interface: SPI
- LCD controller: ILI9486
- Touch screen type: Resistive
- Touch screen type controller: XPT2046
- Colors: RGB, 65K colors
- Resolution: 480x320 (pixels)
- Aspect ratio: 8:5
- I/O voltage: 3.3V/5V

Interface

SYMBOL ARDUINO / NUCLEO PIN Beschreibung
5V 5V 5V Leistungsaufnahme
GND  GND  Masse
SCLK  D13  SPI-Uhr
MISO  D12  SPI-Dateneingabe
MOSI  D11  SPI-Dateneingabe
LCD_CS D10  LCD-Chip auswählen
LCD_BL D9 LCD-Hintergrundbeleuchtung
LCD_RST  D8  LCD-Rückstellung
LCD_DC  D7 LCD-Daten/Befehlsauswahl
TP_BUSY  D6 Touchpanel besetzt
SD_CS  D5 Micro SD-Karten-Chip auswählen
TP_CS  D4 Touchpanel-Chip-Auswahl
TP_IRQ  D3 Unterbrechung des Touchpanels

Development Resources

Wiki : www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield

Scope of delivery

3.5 inch TFT touch cover x1

Customer Reviews

Based on 1 review
100%
(1)
0%
(0)
0%
(0)
0%
(0)
0%
(0)
D
David G. (Senden, DE)
Works perfectly

The libraries for the screen are in the web page of waveshare.
