40 Pin GPIO Stacking Header für Raspberry Pi, farbig kodiert, 13,3mm

SertronicsSKU: SER-GPIOheader-133
Delivery time: Currently not in stock, will be reordered for you
No reviews

Price:
Sale price2,29 €

Shipping calculated at checkout

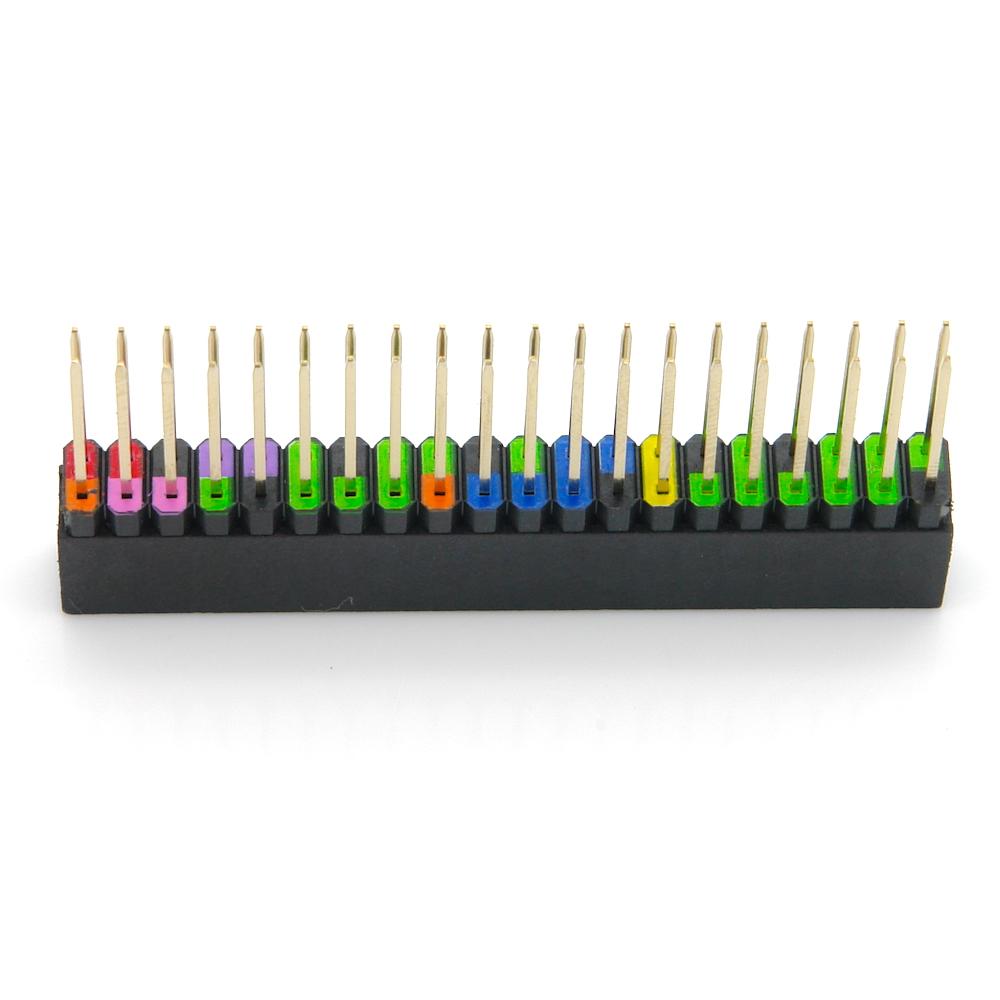

40 Pin GPIO Stacking Header für Raspberry Pi, farbig kodiert, 13,3mm

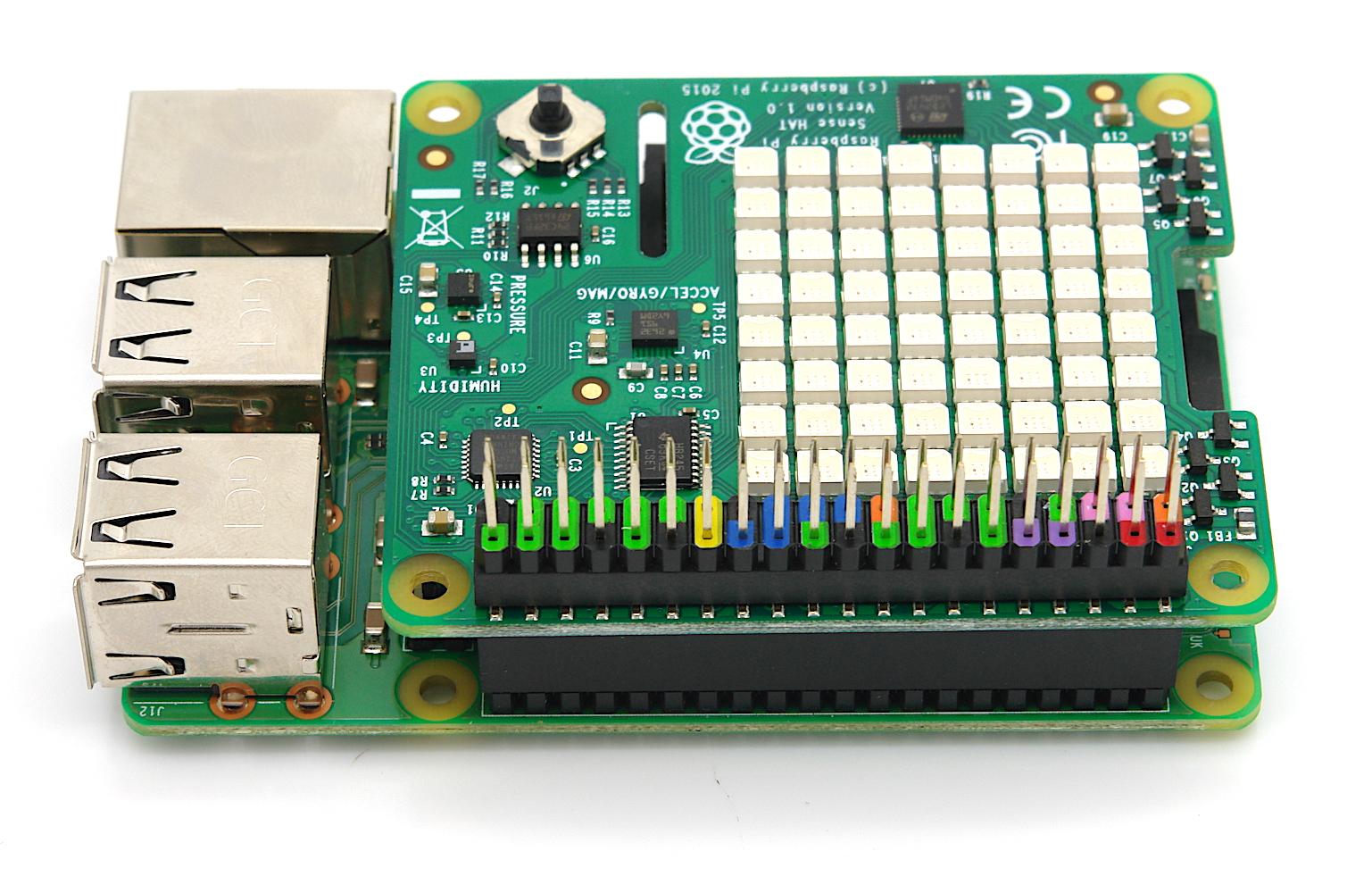

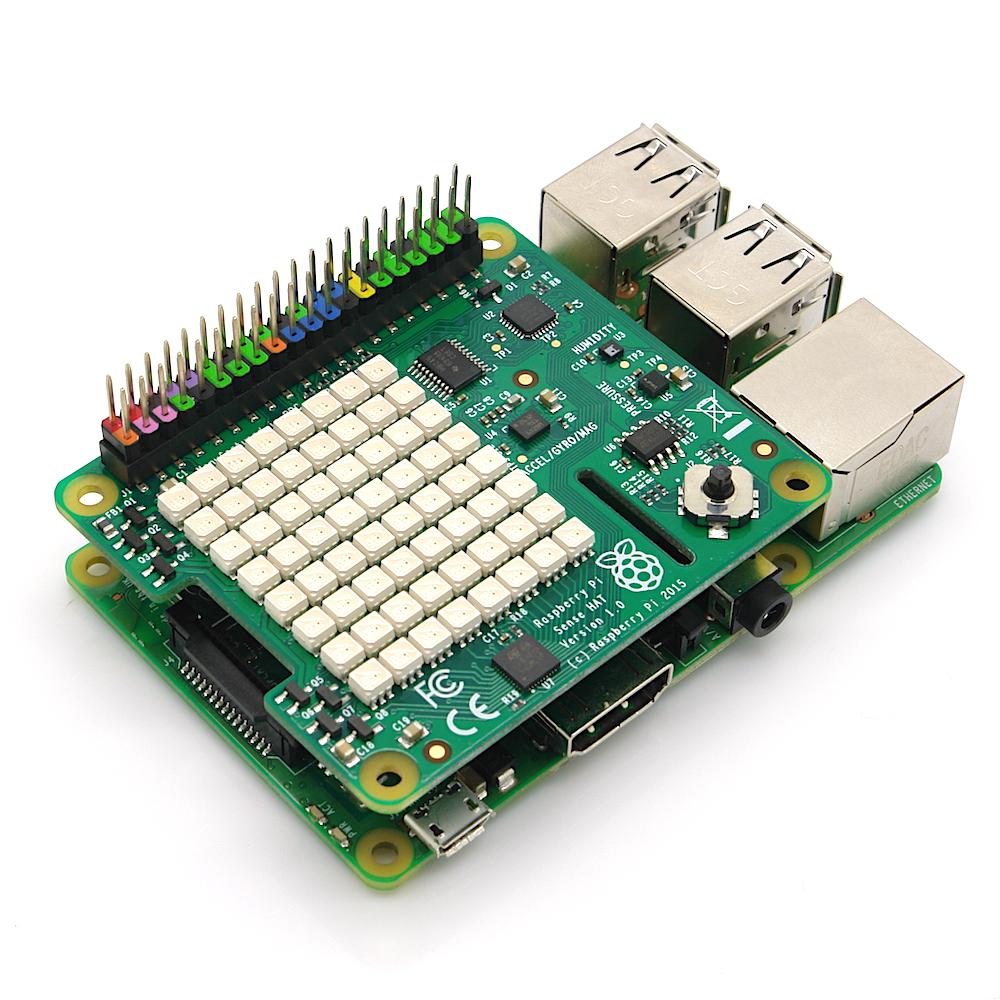

Dieser farbig kodierte Stacking Header erweitert den GPIO Header aller Raspberry Pi Modelle um praktische Farbcodes und erleichtern so das Prototypen und Hacken. Die extra langen Pins eignen sich ideal in Kombination mit HATs wie beispielsweise dem Sense HAT.

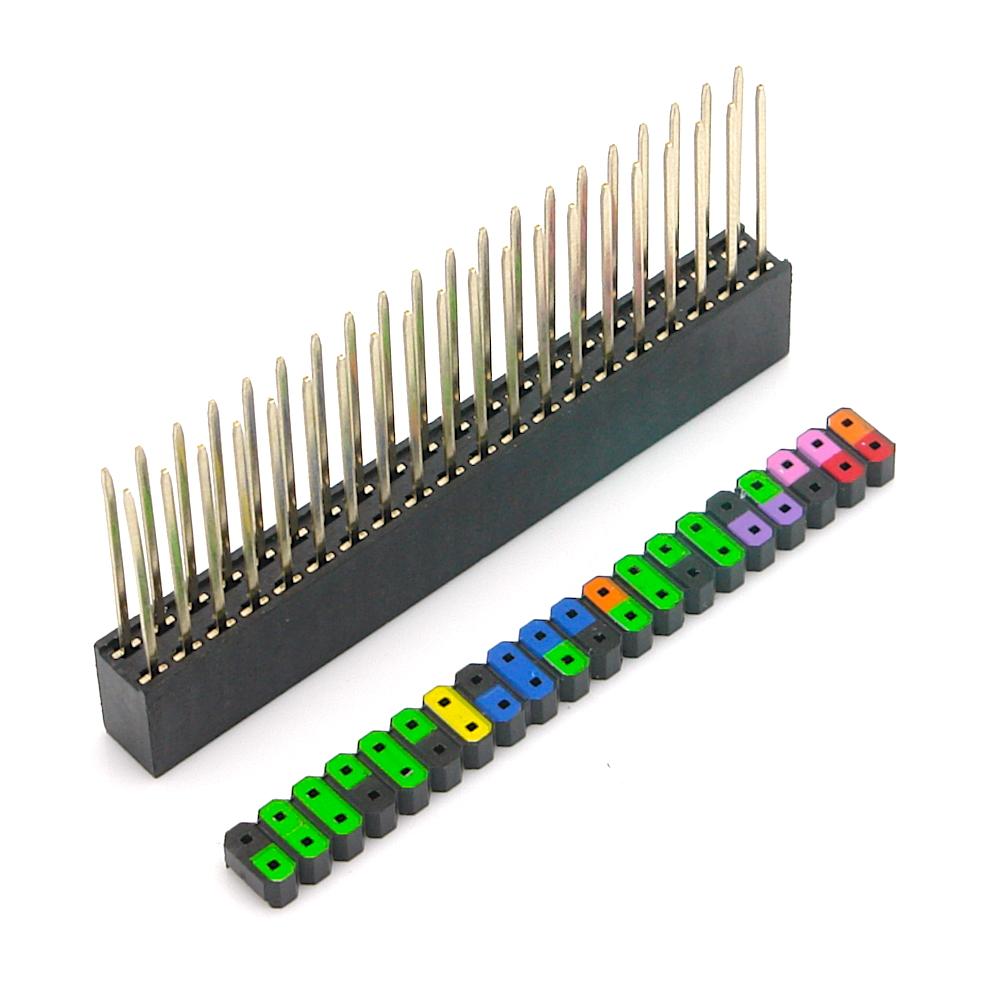

Um bei aufgestecktem HAT weiterhin die farbige Kodierung zu haben, kann diese herausgenommen und über dem HAT angebracht werden.

Farbe / Funktionen
orange = 3,3V
rot = 5V
pink = I2C
violett = UART
blau = SPI
gelb = DNC (Reversed I2C)
grün = GPIO
schwarz = GND (Masse)

Technische Daten:

  • passend für alle Raspberry Pi Modelle mit 40 Pin GPIO Leiste
  • 2 Pin-Reihen mit je 20 Pins
  • 2,54mm Pinabstand (Pitch)
  • Pin Länge: 13,30 mm
  • Pin Stärke: 0,64 x 0,4mm
  • Gesamt Höhe: ca. 24,3 mm









English Description

40 Pin GPIO Stacking Header für Raspberry Pi, farbig kodiert, 13,3mm

This color coded stacking header extends the GPIO header of all Raspberry Pi models with handy color codes, making prototyping and hacking easier. The extra long pins are ideal in combination with HATs such as the Sense HAT.
To still have the color coding when the HAT is attached, it can be removed and placed over the HAT.

Color / Functions
orange = 3,3V
red = 5V
pink = I2C
violet = UART
blue = SPI
yellow = DNC (Reversed I2C)
green = GPIO
black = GND (Ground)

Technical data:

  • suitable for all Raspberry Pi models with 40 pin GPIO header
  • 2 pin rows with 20 pins each
  • 2.54mm pin spacing (pitch)
  • pin length: 13.30mm
  • pin thickness: 0,64 x 0,4mm
  • Total height: approx. 24.3 mm
GPSR - EU Verantwortliche Person: Sertronics GmbH, Jenfelder Allee 80, 22045 Hamburg, Deutschland, info [@] sertronics.de
GPSR - Produkthersteller (Kontaktdaten für GPSR): Sertronics GmbH, Jenfelder Allee 80, 22045 Hamburg, Deutschland, info [@] sertronics.de
GPSR - Wirtschaftsakteur: pi3g GmbH & Co. KG, Zschochersche Allee 1, 04207 Leipzig, Deutschland, support [@] pi3g.com

Sicherheitsangaben

  • Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
  • Stellen Sie sicher, dass alle Montage- und Installationsanweisungen des Herstellers sorgfältig befolgt werden.
  • Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
  • Die unsachgemäße Nutzung dieses Produkts kann zu schweren Verletzungen oder Sachschäden führen.
  • Nicht für Kinder unter 10 Jahren geeignet.
  • Bei unsachgemäßer Verwendung besteht eine Verletzungsgefahr.
  • Dieses Produkt entspricht den geltenden Sicherheitsanforderungen der Europäischen Union.
  • Dieses Produkt wurde gemäß der GPSR geprüft, die sicherstellt, dass alle relevanten Sicherheitsanforderungen für Konsumgüter eingehalten werden.

Nachverfolgbarkeitsinformationen

Jedes Produkt verfügt über eines oder mehrere der folgenden Merkmale:

  • Ein CE-Kennzeichen, das die Einhaltung der Sicherheits-, Gesundheits- und Umweltschutzanforderungen der Europäischen Union anzeigt.
  • Eine eindeutige Serien- oder Chargennummer, um die Nachverfolgbarkeit zu gewährleisten und bei Bedarf Rückrufaktionen zu unterstützen.
  • Hersteller- und Importeurangaben für den Kundensupport und Sicherheitsanfragen.

Überwachung und Berichterstattung von Vorfällen

Für den unwahrscheinlichen Fall eines Produktproblems haben wir Verfahren implementiert, um:

  • Kundenbeschwerden zeitnah bearbeiten.
  • Schwerwiegende Vorfälle über das EU Safety Gate/RAPEX-System melden.
  • Mit den Marktüberwachungsbehörden zusammenarbeiten, um die öffentliche Sicherheit zu gewährleisten.

Kontakt:

  • Email: support [@] pi3g.com
  • Telefon: 0341 / 392 858 40

Dieses Produkt ist vollständig mit allen geltenden EU-Vorschriften konform, um die Sicherheit unserer geschätzten Kunden zu gewährleisten.
