5x5 RGB Matrix Breakout

PimoroniSKU: PIM435
Delivery time: 1-2 days
No reviews

Price:
Sale price13,79 €

Shipping calculated at checkout

Diese niedliche 5x5-RGB-LED-Matrix-Breakout ist eine tolle Möglichkeit zur Visualisierung von Sensordaten oder für einfache Animationen oder Benachrichtigungen, und sie ist mit Raspberry Pi und Arduino kompatibel.

Diese kleinen Matrizen sind ideal für die Visualisierung von Daten aus anderen Pimoroni-Ausbrüchen in einem Breakout Garten HAT wie die grafische Darstellung von Umweltdaten aus unserem BMP280 oder BME680 Ausbrüche. Oder warum nicht zwei zusammen als Scheinwerfer oder Bremslichter für Ihr Pi-betriebenes Fahrzeug verwenden?

Wie unsere anderen Ausbrüche Diese wird einfach auf die Pins deines Pi gesteckt, nachdem du die mitgelieferte rechtwinklige Buchsenleiste angelötet hast, und wir haben eine Leiterbahn eingefügt, die abgeschnitten werden kann, um die I2C-Adresse von 0x74 auf 0x77 zu ändern, wenn du zwei Matrizen gleichzeitig verwenden willst!

Es ist kompatibel mit unserer Phantasie Breakout Garten HAT Die Verwendung von Breakouts ist so einfach, wie sie in einen der sechs Slots zu stecken und mit dem Wachsen des Projekts, dem Erstellen und Codieren zu beginnen.

Eigenschaften

  • 5x5 (25 insgesamt) RGB-LEDs

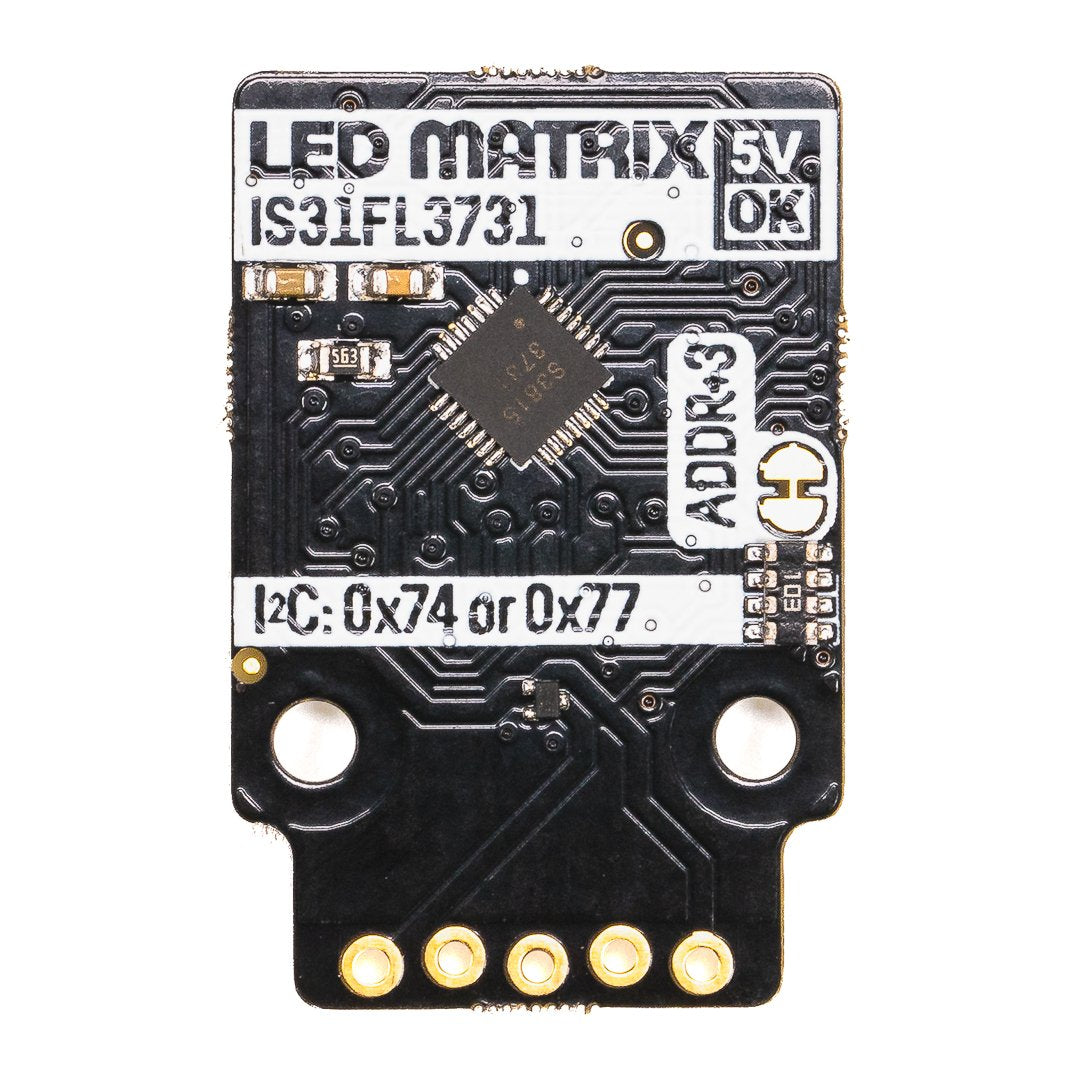

  • Verwendet die IS31FL3731 Treiberchip
  • 15x15mm aktive Fläche
  • 3,5 mm LED-Abstand
  • I2C-Schnittstelle (Adresse 0x74/0x77 (Cut Trace))
  • 3,3V oder 5V kompatibel
  • Schutz vor Verpolung
  • Kompatibel mit allen Modellen von Raspberry Pi und Arduino
  • Python-Bibliothek

Der Bausatz enthält

  • 5x5 RGB-Matrix-Breakout
  • 1x5 Stiftleiste
  • 1x5 rechtwinklige Buchsenleiste

Wir haben dieses Breakout-Board so entworfen, dass Sie das Stück der rechtwinkligen Buchsenleiste anlöten und es direkt auf die unteren linken 5 Pins der GPIO-Stiftleiste Ihres Raspberry Pi stecken können (Pins 1, 3, 5, 7, 9).

Software

Wir haben eine Reihe von Python-Bibliothek um die Ansteuerung der 5x5-RGB-Matrix-Breakout wirklich einfach zu machen, zusammen mit einer Handvoll von Beispiele um zu zeigen, was es kann.

Unsere Software unterstützt Raspbian Wheezy nicht.

Anmerkungen

Abmessungen: 19x29x3,5 mm.











English Description

This super-cute 5x5 RGB LED matrix breakout is a neat way to visualise sensor data or for simple animations or notifications, and it's Raspberry Pi and Arduino-compatible.

These little matrices are ideal for visualising data from other Pimoroni breakouts in a Breakout Garden HAT, like graphing environmental data from our BMP280 or BME680 breakouts. Or why not use two together as headlights or brake lights for your Pi-powered vehicle?

Like our other breakouts, this one just pops straight onto your Pi's pins once you've soldered on the included right-angle female header, and we included a trace that can be cut to change the I2C address from 0x74 to 0x77, if you want to use two matrices at once!

It's compatible with our fancy Breakout Garden HAT, where using breakouts is as easy just popping it into one of the six slots and starting to grow your project, create, and code.

Features

  • 5x5 (25 total) RGB LEDs
  • Uses the IS31FL3731 driver chip
  • 15x15mm active area
  • 3.5mm LED pitch
  • I2C interface (address 0x74/0x77 (cut trace))
  • 3.3V or 5V compatible
  • Reverse polarity protection
  • Compatible with all models of Raspberry Pi, and Arduino
  • Python library

Kit includes

  • 5x5 RGB Matrix Breakout
  • 1x5 male header
  • 1x5 female right-angle header

We've designed this breakout board so that you can solder on the piece of right-angle female header and pop it straight onto the bottom left 5 pins on your Raspberry Pi's GPIO header (pins 1, 3, 5, 7, 9).

Software

We've put together a Python library to make it really easy to drive the 5x5 RGB Matrix Breakout, along with a handful of examples to show what it can do.

Our software does not support Raspbian Wheezy.

Notes

Dimensions: 19x29x3.5mm.
