Ahoi! Es ist an der Zeit, ein schillerndes Leuchtprojekt mit Adafruits neuer RGB Matrix FeatherWing für nRF52840 zu erstellen. Jetzt können Sie schnell und einfach Projekte mit Ihren Lieblings-Matrix-Boards mit 16 oder 32 Pixeln Höhe erstellen. Die Verwendung unserer RGB-Matrix-Bibliothek ist einfach und funktioniert wunderbar mit den nRF52840-basierten Feathers von Adafruit.
Bitte beachten Sie: Dieser 'Wing ist nur für die nRF52840 Feathers (Express und Sense) getestet und entwickelt worden. Er ist nicht für die Verwendung mit anderen Feathers gedacht (es sei denn, sie haben zufällig die gleichen Pinbelegungen!) Wenn du einen SAMD21/SAMD51 (M0 oder M4) Feather hast, hat Adafruit hier einen Wing mit der richtigen Verdrahtung für diese Feathers!
Dieser Wing kann auf zwei Arten zusammengebaut werden. Du kannst entweder einen 2x8 IDC Shrouded Header auf der Oberseite einlöten und dann das IDC-Kabel einstecken, das mit deiner Matrix geliefert wurde. Auf diese Weise lässt er sich leicht auf die Feather stapeln. Sie können auch die 2x10-Buchsenleiste an der Unterseite des Wing einlöten und dann den Feather darauf stapeln. Auf diese Weise kannst du sie direkt in die Rückseite der Matrix einstecken *Geistesblitze*.
Dieser FeatherWing funktioniert hervorragend mit jeder von Adafruits 16x32, 32x32 oder 64x32 RGB-Matrizen und ist definitiv der einfachste Weg, um zu leuchten und zu gehen.
Wie auch immer Sie sich entscheiden, Sie können ein 5V DC-Netzteil in die 2,1mm DC-Buchse stecken. Diese 5 V sind polaritätsgeschützt und werden dann auf der anderen Seite an eine 5,08-mm-Klemme ausgegeben. Ein integrierter Regler versorgt den Feather mit 3,3 V, so dass Sie weder einen separaten USB-Anschluss noch eine Batterie benötigen, was eine sehr kompakte Bauweise ermöglicht!
Jede Bestellung enthält eine FeatherWing-Platine mit oberflächenmontierten Bauteilen, einer 2x8 IDC-Stiftleiste, einer 2x10 Buchse, einer 2,1mm DC-Buchse, einer 5,08mm Klemmleiste und einigen Stiftleisten. Möglicherweise benötigen Sie auch einige Feather-Stacking-Stecker oder -Buchsenleisten, je nachdem, wie Sie Ihren Feather anbringen/stapeln möchten.
English Description
Ahoy! It's time to create a dazzling light up project with Adafruit's new RGB Matrix FeatherWing for nRF52840. Now you can quickly and easily create projects featuring your favorite 16 or 32-pixel tall matrix boards. Using our RGB Matrix library is easy and works wonderfully with Adafruit's nRF52840 based Feathers.
Please note: This 'Wing is only tested/designed to work with the nRF52840 Feathers (Express and Sense). It's not for use with any other Feathers (unless they happen to coincidentally have matching pinouts!) If you have a SAMD21/SAMD51 (M0 or M4) Feather, Adafruit have a Wing with proper wiring for those Feathers here!

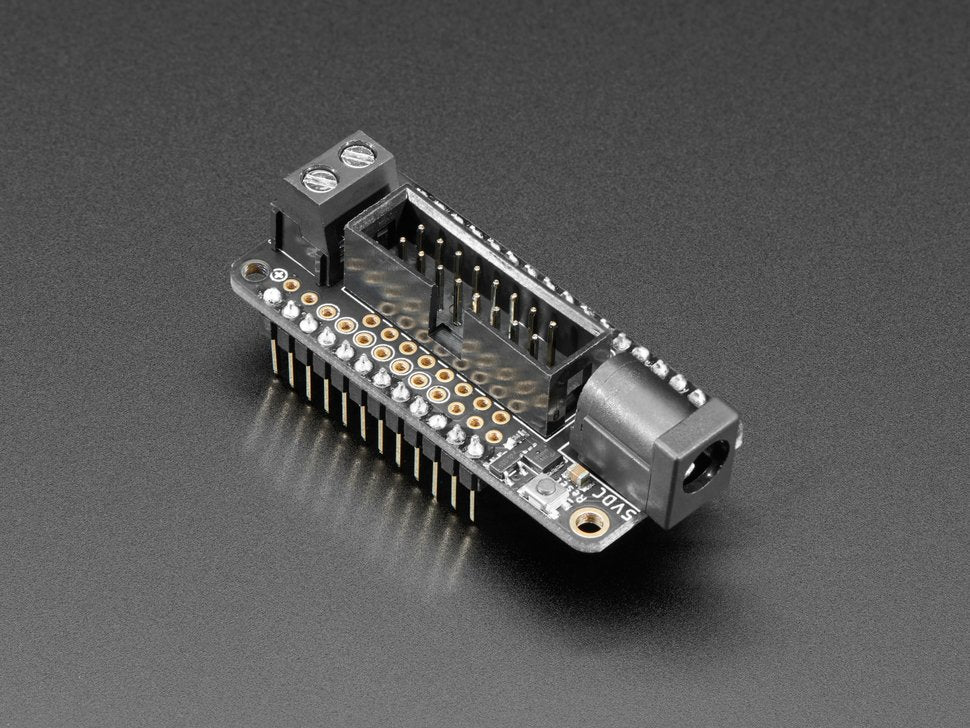

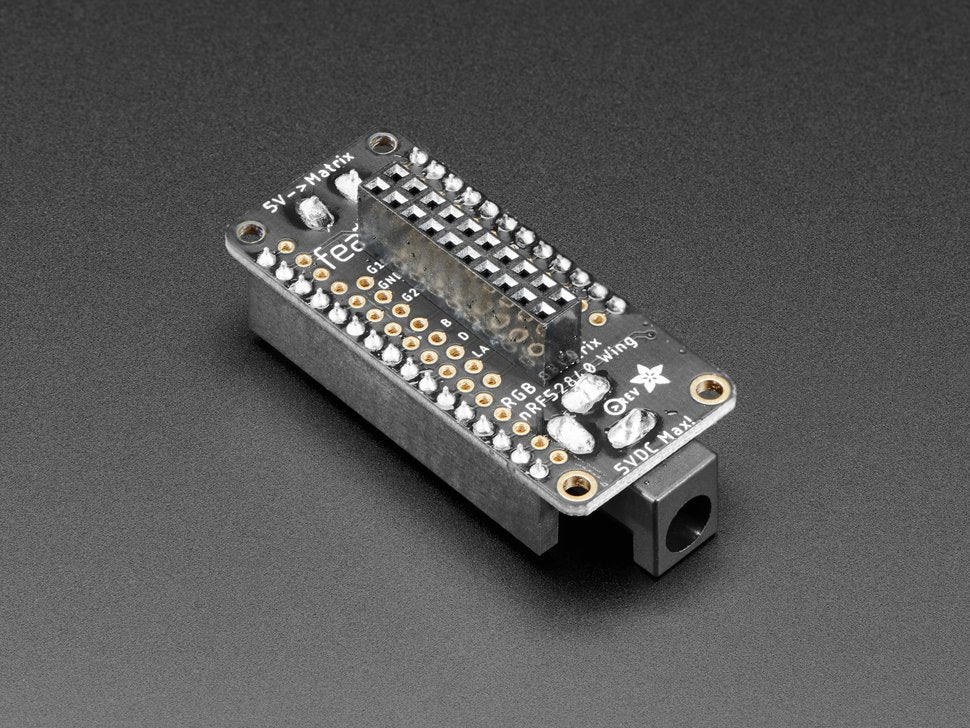

This wing can be assembled in one of two ways. You can either solder in a 2x8 IDC shrouded header on the top, then plug in the IDC cable that came with your matrix. This makes it easy to stack on top of your Feather. Or, you can solder in the 2x10 socket header on the bottom of the Wing, and then stack your Feather on top. That way you can plug it directly into the back of the matrix *mind blown*
This FeatherWing will work great with any of Adafruit's 16x32, 32x32 or 64x32 RGB matrices, and is definitely the easiest way to glow and go.
Either way you decide to go, you can plug a 5V DC power pack into the 2.1mm DC jack. That 5V is polarity protected and then output on the other side to a 5.08mm terminal block. An onboard regulator will provide 3.3V power to your Feather so you don't need a separate USB or battery, this makes for a very compact build!

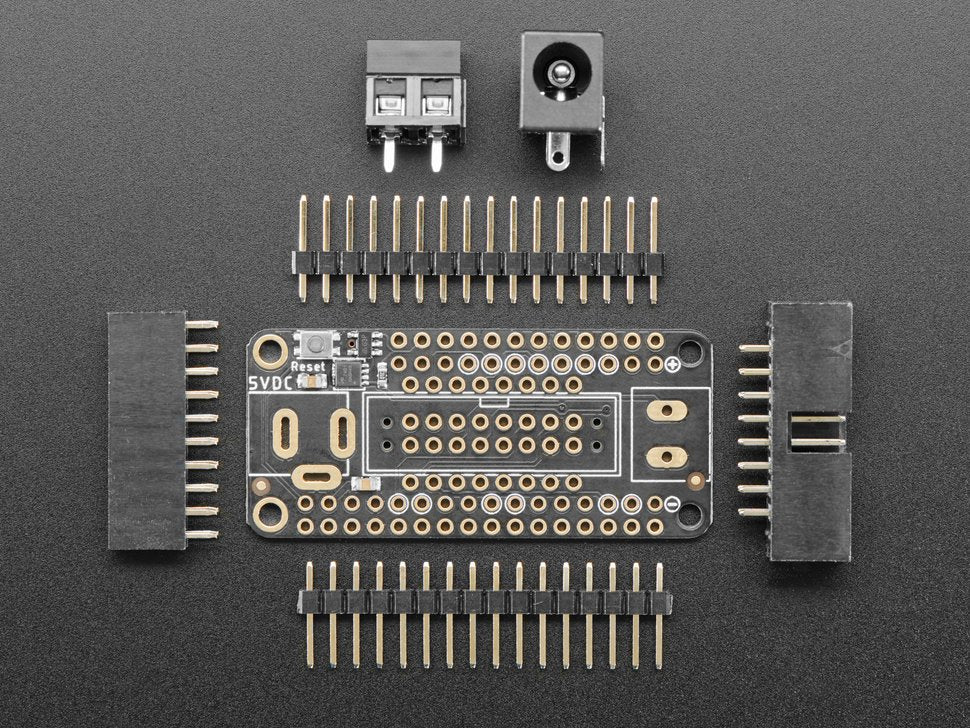

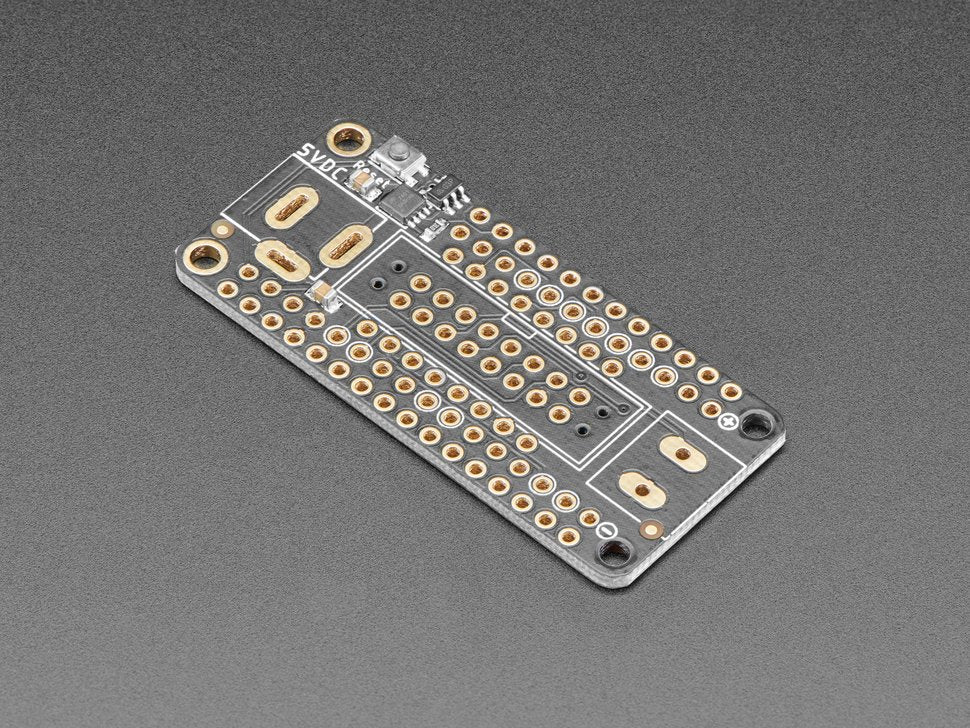

Each order comes with one FeatherWing PCB with surface mount parts attached, a 2x8 IDC header, a 2x10 female socket, 2.1mm DC jack, 5.08mm terminal block, and some male header. You may also want some Feather stacking headers or female headers depending on how you plan to attach/stack your Feather.
